JFW Industries 50PD-136 五路电阻式功率分配器/合成器

产品概述

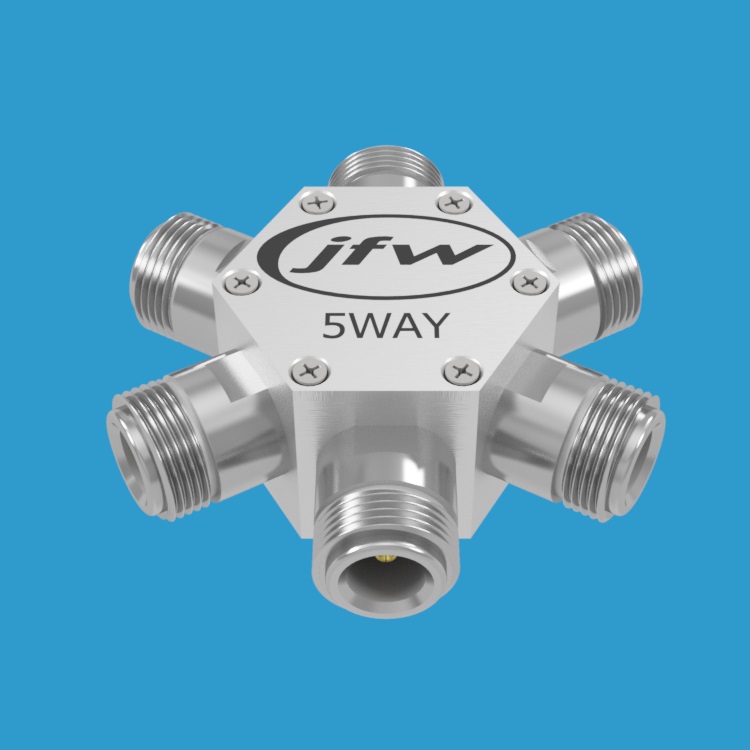

JFW Industries 50PD-136 是一款50欧姆电阻式五路功率分配器/合成器，工作频率范围为DC至2000 MHz，额定射频输入功率为2瓦。该产品采用星形拓扑结构构建，具备射频集线器功能，分配器/合成器中的每条通路具有相等的损耗。

主要技术参数

• 阻抗：50欧姆
• 配置方式：五路电阻式功率分配器/合成器
• 频率范围：DC - 2000 MHz
• 射频输入功率：2瓦（Watts）
• 射频连接器：可选 BNC、N型或TNC 母头连接器
• 拓扑结构：星形配置

技术说明

由于该分配器/合成器的每条通路具有相等的损耗，因此可以用作射频集线器（RF Hub）。如需深入了解电阻式与电抗式功率分配器之间的功能差异，以及电阻式分配器、环形分配器和威尔金森分配器在结构设计、插入损耗和隔离度方面的区别，请参阅 Power Divider Application Note 应用文档。
