JFW 50PD-292 SMA 三路电阻式功率分配器/合成器

产品概述

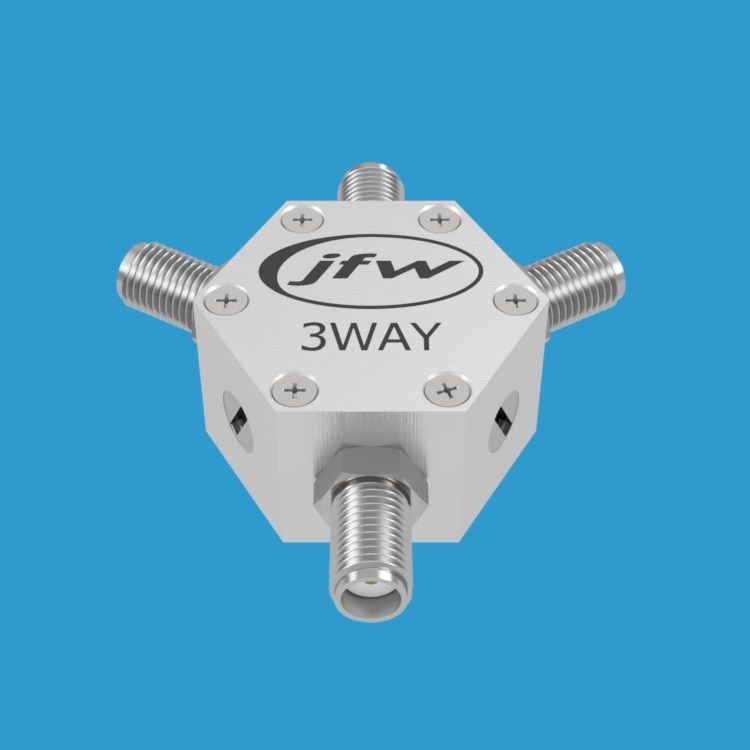

JFW Model 50PD-292 是一款50欧姆三路电阻式功率分配器/合成器，配备SMA同轴射频连接器。该产品工作频率范围为DC-4000 MHz，额定射频输入功率为2瓦，采用星型拓扑结构构建。由于分配器/合成器中每条路径的损耗均等，因此具备射频集线器（RF Hub）的功能特性。

技术参数

• 阻抗：50 Ohm
• 配置方式：三路电阻式分配/合成
• 频率范围：DC-4 GHz
• 射频输入功率：2 Watts
• 射频连接器：SMA
• 结构类型：星型配置

应用说明

该产品适用于需要等损耗多路信号分配或合成的射频系统。关于电阻式与电抗式功率分配器之间的功能差异，以及电阻式分配器、环形分配器和威尔金森分配器在结构、插入损耗和隔离度方面的区别，可参阅JFW功率分配器应用文档获取更多技术信息。
