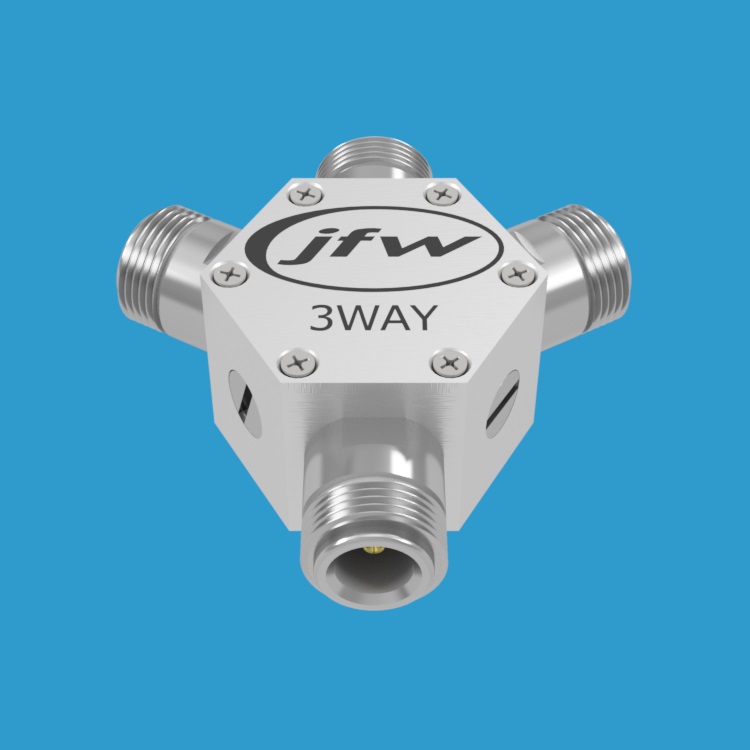

JFW Industries 50PD-669 N 3路电阻式功率分配器/合成器

产品概述

JFW Industries 50PD-669 是一款50欧姆3路电阻式功率分配器/合成器。该产品配备50欧姆N型同轴射频连接器，工作频率范围为DC至4000 MHz (4 GHz)，额定射频输入功率为2瓦。其采用星型结构配置，具备射频集线器功能，因为通过分配器/合成器的每条路径都具有相等的损耗。

核心参数

• 阻抗：50 Ohm
• 配置：3路电阻式分配/合成
• 频率范围：DC - 4 GHz
• 射频输入功率：2 Watt
• 射频连接器：N型 (或 BNC)

应用与技术说明

请参阅我们的功率分配器应用笔记（Power Divider Application Note），了解电阻式与电抗式功率分配器之间的功能差异。该笔记还深入探讨了电阻式分配器、环形分配器和威尔金森（Wilkinson）分配器在结构、插入损耗和隔离度方面的不同。
