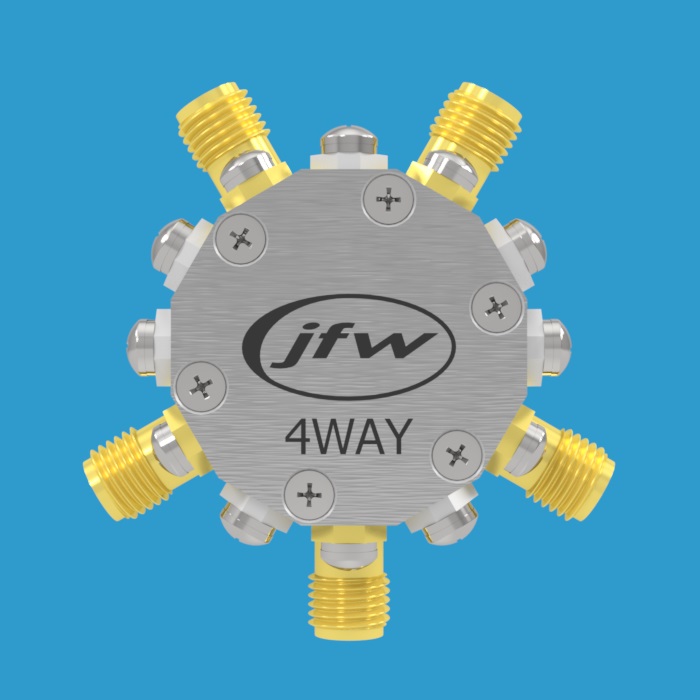

JFW Industries 50PD-930 SMA 四路电阻式功率分配器/合成器
品牌: JFW Industries
型号: 50PD-930 SMA
JFW Industries 50PD-930 是一款50欧姆电阻式四路功率分配器/合成器，工作频率覆盖DC至6 GHz，额定功率5瓦（传导冷却），采用SMA母头连接器，星形拓扑结构，具备射频集线器功能。
产品详情
产品概述
JFW Industries 50PD-930 是一款50欧姆电阻式四路功率分配器/合成器，配备50欧姆SMA母头同轴射频连接器。该器件工作频率范围为DC至6000 MHz，在传导冷却条件下额定功率为5瓦平均值，采用星形拓扑结构构建。
由于通过分配器/合成器的每条路径具有相等的插入损耗，该器件具备射频集线器（RF Hub）的功能特性，适用于多路信号等分分配或合成场景。
如需了解电阻式与电抗式功率分配器的功能差异，以及电阻式分配器、环形分配器和威尔金森分配器在结构、插入损耗和隔离度方面的区别，请参阅JFW Industries的功率分配器应用说明文档。
技术特点
- 阻抗：50 Ohm
- 配置方式：四路电阻式功率分配器/合成器
- 频率范围：DC - 6 GHz（6000 MHz）
- 射频输入功率：5瓦平均值（传导冷却条件下）；3瓦平均值（无传导冷却条件下）
- 射频连接器：SMA母头（Female）
- 拓扑结构：星形配置（Star Configuration）
- 功能特性：各路径等损耗，可用作射频集线器
应用领域
该产品广泛应用于射频通信系统、测试测量设备、信号处理模块等需要多路功率分配或合成的场景，尤其适合要求各路信号等损耗分配的系统设计。
