JFW Industries 50PD-918 SMA 7路电阻式功分器/合路器

产品概述

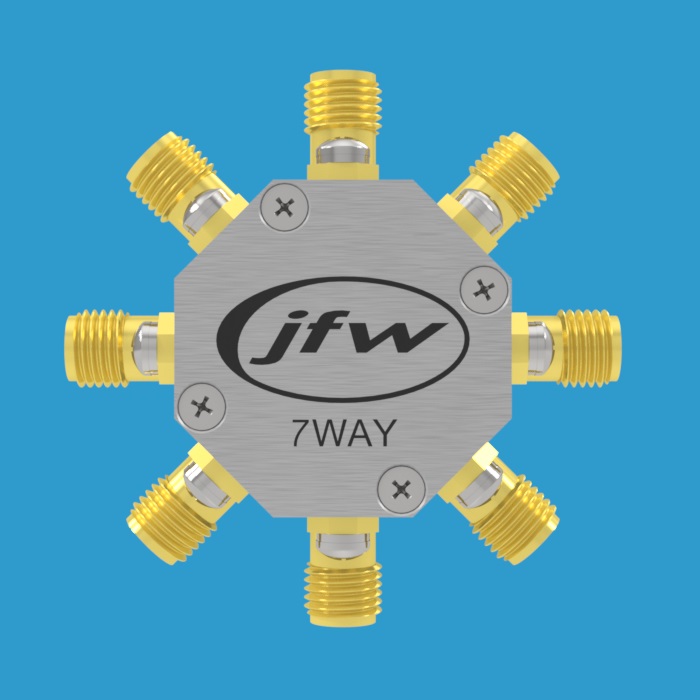

JFW Industries 50PD-918 SMA 是一款50欧姆电阻式7路功分器/合路器，采用星形拓扑结构设计。该器件工作频率范围为DC-1000 MHz，配备50欧姆SMA母头同轴射频连接器，在传导冷却条件下额定输入功率为5瓦。由于其内部每条通路的损耗相等，该器件可作为射频集线器使用，实现信号的均匀分配与合成。

主要特性

• 阻抗：50欧姆
• 配置：7路电阻式功分器/合路器
• 频率范围：DC-1000 MHz
• 射频输入功率：5瓦平均值（传导冷却条件下）；3瓦平均值（无传导冷却条件下）
• 射频连接器：SMA母头
• 拓扑结构：星形配置
• 功能特点：每条通路损耗相等，可作为射频集线器使用

应用说明

关于电阻型与电抗型功分器之间的功能差异，以及电阻式功分器、环形功分器和威尔金森功分器在结构、插入损耗和隔离度方面的区别，请参阅功分器应用笔记以获取更多技术细节。
