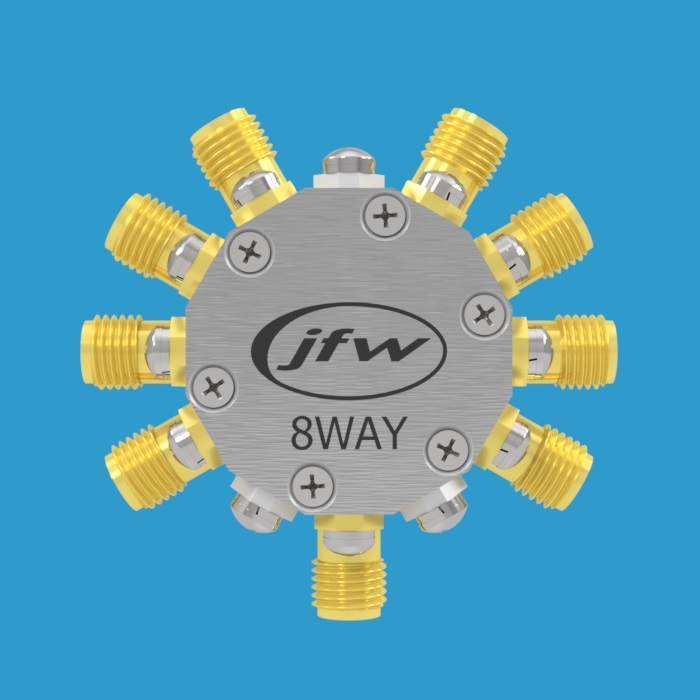

JFW Industries 50PD-941 SMA 8路电阻式功率分配器/合成器
品牌: JFW Industries
型号: 50PD-941 SMA
JFW Industries 50PD-941 SMA 是一款50欧姆8路电阻式功率分配器/合成器，工作频率覆盖DC-6 GHz，采用SMA母头同轴连接器，星型结构设计，传导冷却条件下额定功率5瓦，各通道损耗均衡，可作为射频集线器使用。
产品详情
产品概述
JFW Industries 50PD-941 SMA 是一款50欧姆电阻式8路功率分配器/合成器，采用SMA母头同轴射频连接器。该器件工作频率范围为DC-6000 MHz，在传导冷却条件下额定平均功率为5瓦。产品采用星型结构构造，具备射频集线器功能，分配器/合成器中的每条路径均具有相等的损耗。
技术规格
- 阻抗：50 Ohm
- 配置：8路电阻式分配器/合成器
- 频率范围：DC-6 GHz
- 射频输入功率：5瓦平均（传导冷却条件下）；3瓦平均（无传导冷却条件下）
- 射频连接器：SMA母头
- 结构形式：星型配置
应用说明
请参阅JFW Industries功率分配器应用笔记，了解电阻式与电抗式功率分配器之间的功能差异。该文档还详细分析了电阻式分配器、环形分配器和威尔金森分配器在构造、插入损耗及隔离度方面的差异。
