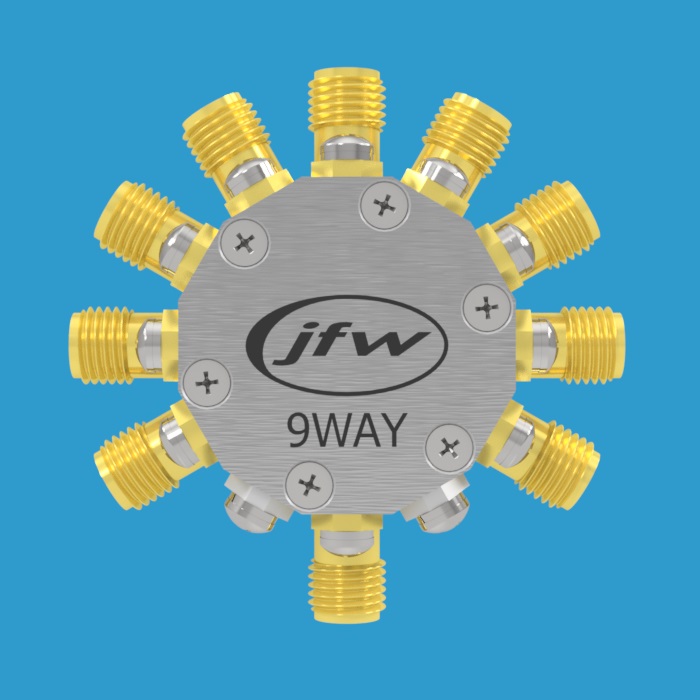

JFW Industries 50PD-893 SMA 9路电阻型功率分配器/合成器
品牌: JFW Industries
型号: 50PD-893 SMA
JFW Industries 50PD-893 SMA是一款50欧姆9路电阻型功率分配器/合成器，频率范围覆盖DC至6 GHz，支持5瓦平均输入功率（传导冷却），采用星型拓扑结构，配备SMA母头连接器，可作为射频集线器使用，各通路损耗均匀。
产品详情
产品概述
JFW Industries 50PD-893 SMA是一款50欧姆9路电阻型功率分配器/合成器，配备50欧姆SMA母头同轴射频连接器。工作频率范围为DC至6000 MHz，在传导冷却条件下额定功率为5瓦平均值，无传导冷却时为3瓦平均值。
结构与设计
该产品采用星型拓扑结构构建，具备射频集线器（RF Hub）功能，分配器/合成器的每条通路均具有相等的插入损耗，确保信号分配的均匀性和一致性。
主要特性
- 阻抗：50 Ohm
- 配置：9路电阻型分配器/合成器
- 频率范围：DC - 6 GHz
- 射频输入功率：5瓦平均值（传导冷却）/ 3瓦平均值（无传导冷却）
- 射频连接器：SMA母头
- 拓扑结构：星型配置
应用说明
可参阅JFW Industries的Power Divider Application Note，了解电阻型与电抗型功率分配器之间的功能差异，以及电阻型分配器、环形分配器和Wilkinson分配器在结构、插入损耗和隔离度方面的区别。
