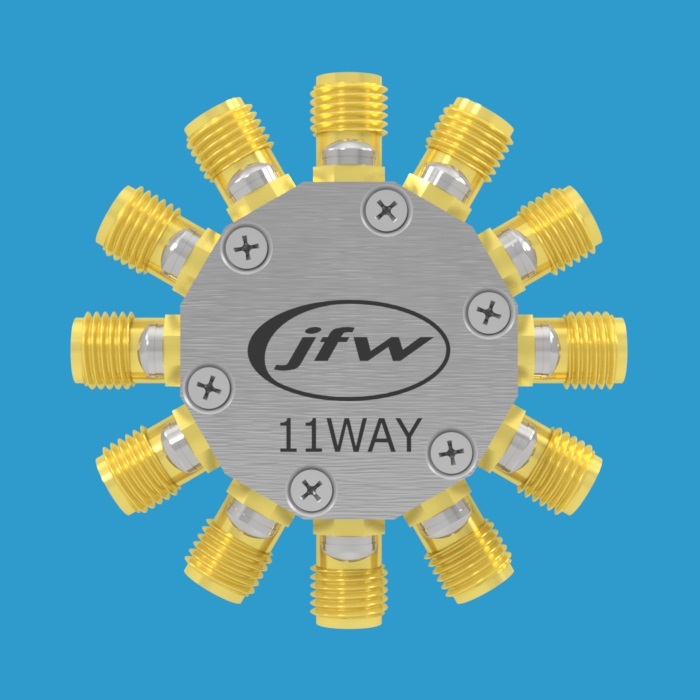

JFW Industries 50PD-915 SMA 11路电阻式功率分配器/合成器
品牌: JFW Industries
型号: 50PD-915 SMA
JFW Industries 50PD-915是一款50欧姆11路电阻式功率分配器/合成器，工作频率覆盖DC至3 GHz，额定输入功率5瓦（传导冷却），采用SMA母头连接器，星型结构设计，各通路损耗均衡，可实现射频集线器功能。
产品详情
产品概述
JFW Industries 50PD-915 SMA是一款50欧姆11路电阻式功率分配器/合成器，采用星型拓扑结构构建。该器件工作频率范围为DC至3000 MHz，额定平均输入功率为5瓦（传导冷却条件下）或3瓦（无传导冷却条件下），配备SMA母头同轴射频连接器。
由于其独特的星型结构设计，分配器/合成器中每条通路的损耗均相等，因此该器件具备射频集线器（RF Hub）的功能特性，适用于需要多路等损耗信号分配或合成的应用场景。
可参考功率分配器应用说明（Power Divider Application Note），详细了解电阻式与电抗式功率分配器在结构、插入损耗及隔离度方面的差异，以及电阻式分配器、环形分配器与威尔金森分配器之间的对比分析。
主要技术参数
- 阻抗：50欧姆
- 配置方式：11路电阻式分配器/合成器
- 频率范围：DC - 3 GHz（3000 MHz）
- 额定输入功率：5瓦平均值（传导冷却）/ 3瓦平均值（无传导冷却）
- 射频连接器：SMA母头
- 结构形式：星型配置
产品特性
- 电阻式11路功率分配/合成，各通路损耗一致
- 宽频率覆盖范围，从直流至3 GHz
- 支持传导冷却以提升功率处理能力
- 星型结构实现射频集线器功能
- 适用于测试测量、信号分配及多通道系统集成等应用
