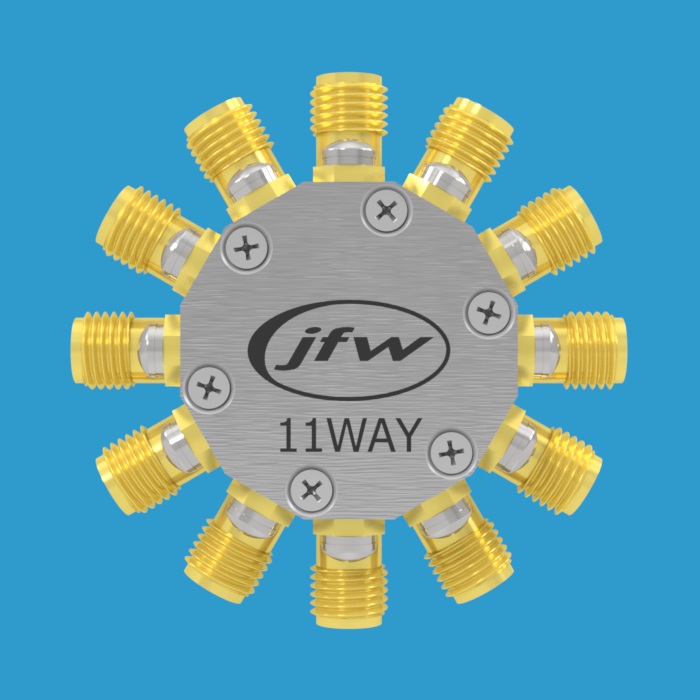

JFW 50PD-892 SMA 11路电阻式功率分配器/合成器

产品概述

JFW 50PD-892 SMA是一款高性能的50欧姆11路电阻式功率分配器/合成器，工作频率范围覆盖DC至6 GHz（6000 MHz）。该器件采用星型拓扑结构构建，每个通路具有相等的插入损耗，具备射频集线器（RF Hub）的功能特性，适用于多通道信号分配与合成场景。配备50欧姆SMA母头同轴射频连接器，方便系统集成与测试连接。

主要技术参数

• 阻抗：50欧姆
• 配置类型：11路电阻式功率分配器/合成器
• 频率范围：DC - 6 GHz
• 额定输入功率：5瓦（传导冷却条件下）；3瓦（无传导冷却条件下）
• 射频连接器：SMA母头
• 拓扑结构：星型配置
• 功能特性：具备RF集线器功能，各通路损耗均等

技术说明

该器件采用电阻式功率分配架构，与电抗性（Reactive）功率分配器在结构、插入损耗和隔离度方面存在显著差异。电阻式分配器通过星型拓扑实现各通路信号损耗的均衡分配，使其在多路信号分配应用中表现出优异的通道一致性。关于电阻式分配器、环形分配器和威尔金森分配器之间的功能差异，可参阅JFW功率分配器应用笔记获取详细技术说明。
