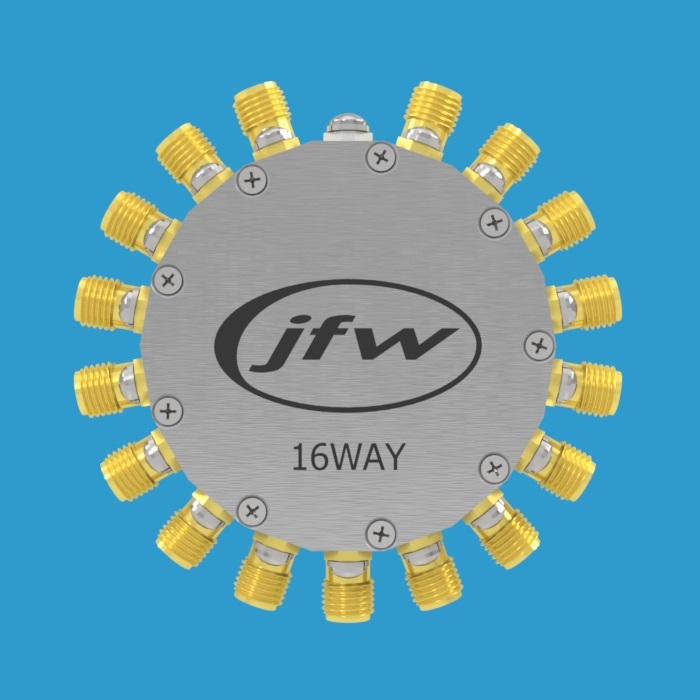

JFW Industries 50PD-920 SMA 16路电阻型功率分配器/合成器
品牌: JFW Industries
型号: 50PD-920 SMA
JFW Industries 50PD-920 SMA 是一款50欧姆16路电阻型功率分配器/合成器，工作频率DC-2000 MHz，配备SMA母头连接器，额定功率5瓦（传导冷却），采用星型结构，具备射频集线器功能。
产品详情
产品概述
JFW Industries 50PD-920 SMA 是一款50欧姆阻抗的16路电阻型功率分配器/合成器。该产品配备50欧姆SMA母头同轴射频连接器，工作频率范围为DC至2000 MHz，在传导冷却条件下额定功率为5瓦平均值。
主要特性
该产品采用星型结构设计，具备射频集线器功能，分配器/合成器中的每条路径具有相等的损耗，确保信号分配的均匀性和可靠性。
技术参数
- 阻抗：50 Ohm
- 配置方式：16路电阻型分配器/合成器
- 频率范围：DC-2000 MHz
- 射频输入功率：5 Watts 平均值（传导冷却条件）；3 Watts 平均值（无传导冷却条件）
- 射频连接器：SMA 母头
- 结构类型：星型配置
应用说明
有关电阻型与电抗型功率分配器之间的功能差异，以及电阻型分配器、环形分配器和威尔金森分配器在结构、插入损耗和隔离度方面的差异，请参阅 Power Divider Application Note。
