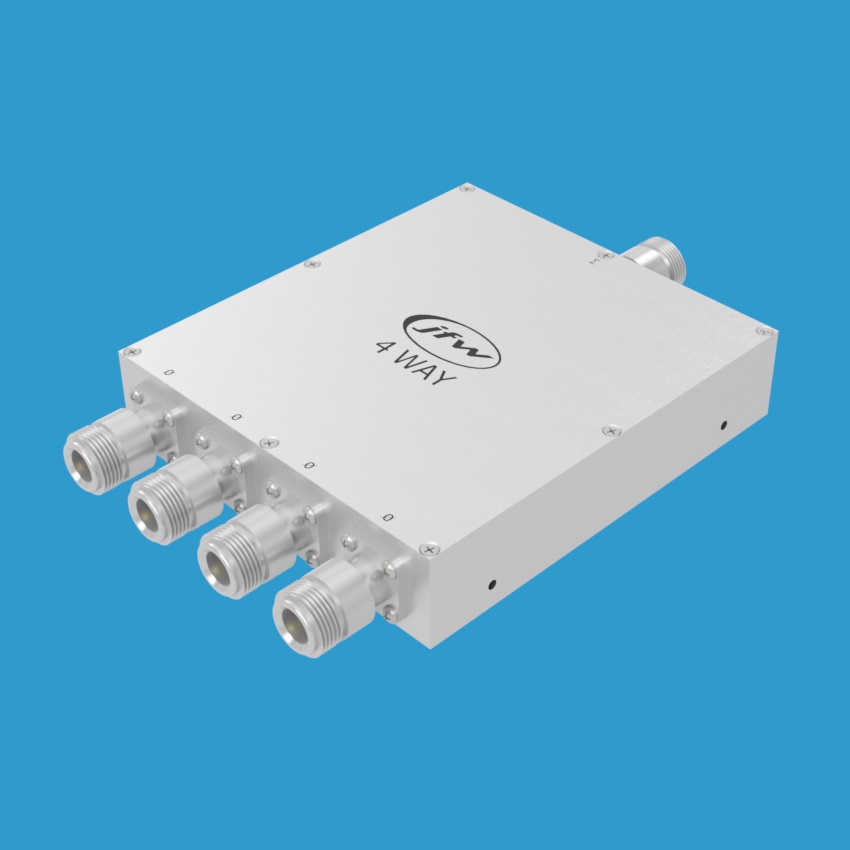

JFW Industries 50PD-424 四路功率分配器/合成器
品牌: JFW Industries
型号: 50PD-424
JFW Industries 50PD-424是一款50欧姆高功率无功型四路功率分配器/合成器，工作频率800-900 MHz，采用Wilkinson分配器设计，分配端口额定功率200瓦，合成端口额定功率50瓦，适用于RF信号的高效分配与合成。
产品详情
产品概述
JFW Industries 50PD-424 是一款50欧姆高功率无功型四路功率分配器/合成器，工作频率范围为800-900 MHz。该产品采用无功Wilkinson分配器设计，非常适合以**小损耗实现RF信号的扇入或扇出分配。
主要特性
- 阻抗：50欧姆
- 配置：四路功率分配器/合成器
- 频率范围：800-900 MHz
- 分配端口额定RF输入功率：200瓦
- 合成端口额定RF输入功率：50瓦（每个端口）
- RF连接器：N型或SMA母头
- 端口配置：1个分配端口，4个合成端口
性能参数
- 插入损耗：从分配端口到合成端口的信号具有约6 dB的标称损耗
- 隔离度：从一个合成端口到另一个合成端口的信号具有至少20 dB的隔离损耗
设计优势
50PD-424采用无功Wilkinson分配器设计，相比电阻型分配器，具有更低的插入损耗和更高的隔离度。该设计在构造、插入损耗及隔离度方面均优于传统电阻型和环形分配器，是高性能RF信号分配与合成的理想选择。
更多功率分配器应用说明，请参阅JFW Industries的Power Divider Application Note，了解电阻型与无功型功率分配器之间的功能差异。
