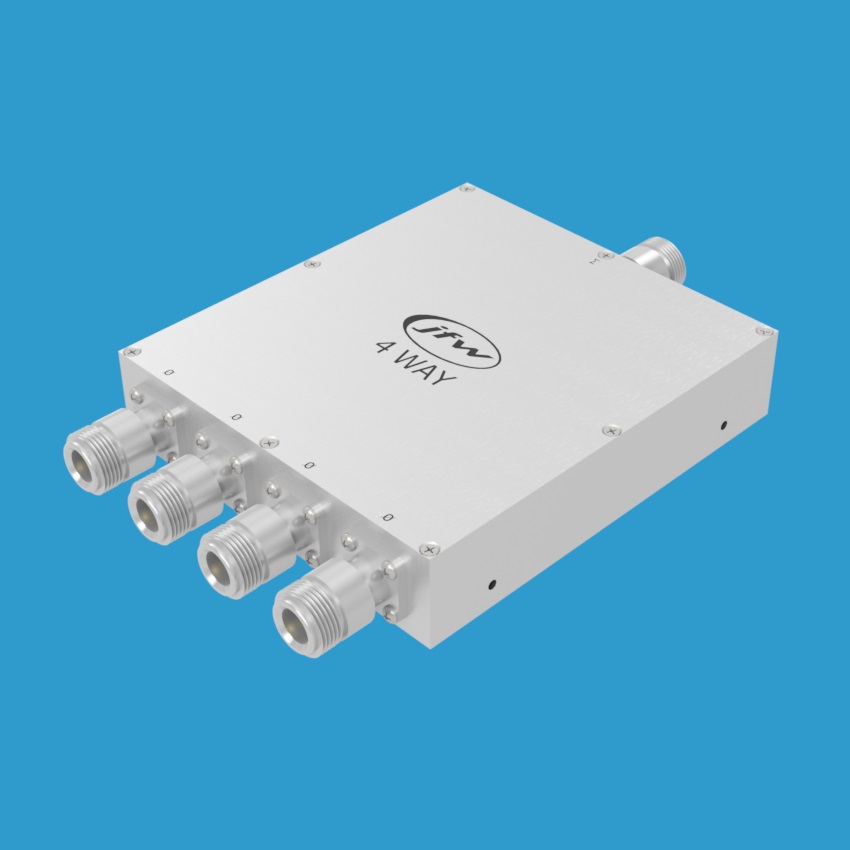

JFW Industries 50PD-682 四路功率分配器/合成器 700-2700 MHz

产品概述

50PD-682是JFW Industries推出的50欧姆高功率反应式四路功率分配器/合成器，工作频率范围覆盖700-2700 MHz。该产品采用反应式Wilkinson分配器设计，非常适合以**小损耗实现射频信号的扇入或扇出分配。

核心参数

• 阻抗：50欧姆
• 配置：四路功率分配器/合成器
• 频率范围：700-2700 MHz
• 射频输入功率：分配端口100瓦，各合成端口25瓦
• 射频连接器：N型、SMA或TNC母头可选
• 端口配置：1个分配端口，4个合成端口

性能表现

从分配端口到合成端口的信号传输具有插入损耗，标称损耗值为6 dB。从一个合成端口到另一个合成端口的信号具有良好的隔离度，**小隔离度为20 dB。

设计优势

该产品采用反应式Wilkinson分配器拓扑结构，相比电阻式分配器具有更低的插入损耗和更优的隔离性能，能够有效提高射频系统的整体效率。有关电阻式与反应式功率分配器之间的功能差异，以及电阻式分配器、环形分配器和Wilkinson分配器在结构、插入损耗和隔离度方面的详细比较，请参阅JFW Industries的功率分配器应用笔记。
