JFW 50PD-759 4路功率分配器/合成器 350-500MHz 250W
品牌: JFW Industries
型号: 50PD-759

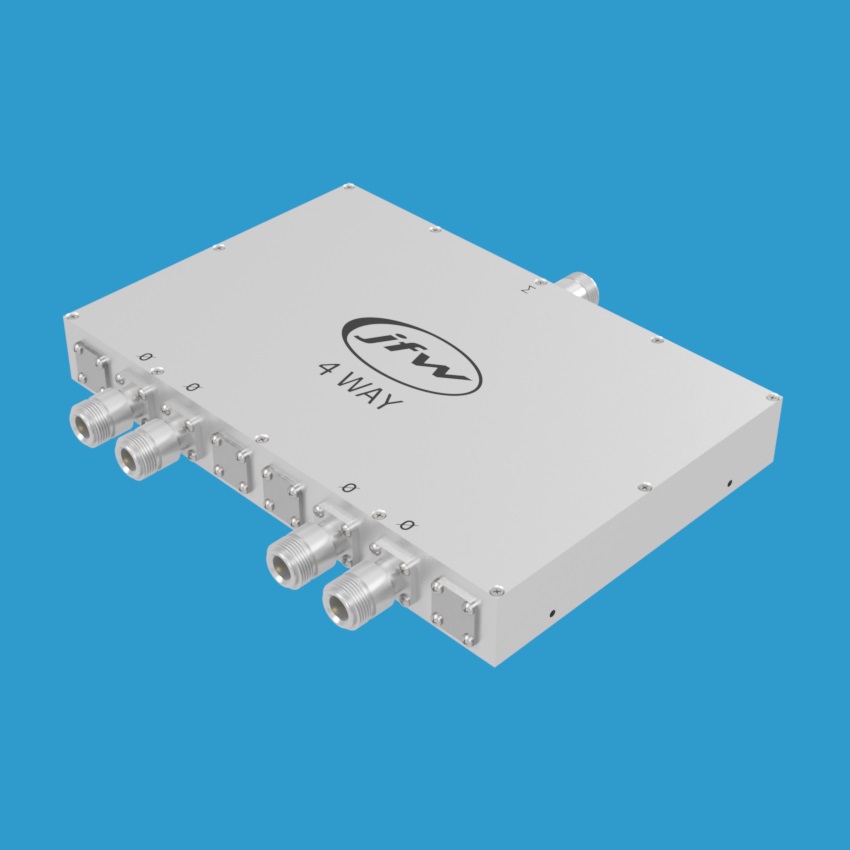

JFW Industries 50PD-759 是一款50欧姆大功率反应式4路功率分配器/合成器，工作频率350-500 MHz，分配端口额定功率250W，采用Wilkinson设计，适用于RF信号扇入扇出应用。
产品详情
产品概述
JFW 50PD-759 是一款 50 欧姆大功率反应式 4 路功率分配器/合成器，工作频率范围为 350-500 MHz。该产品采用反应式 Wilkinson 分配器设计，非常适合以最低损耗实现 RF 信号的扇入或扇出分配。
核心参数
- 阻抗：50 欧姆
- 配置：4 路功率分配器/合成器
- 频率范围：350-500 MHz
- 分配端口射频输入功率：250 瓦
- 合成端口射频输入功率：100 瓦（每个端口）
- 射频连接器：N 型或 SMA 母头
- 插入损耗：标称 6 dB（分配端口至合成端口）
- 隔离度：最低 22 dB（合成端口之间）
工作原理
该产品配有一个分配端口和多个合成端口。从分配端口到合成端口的信号将产生插入损耗（标称值为 6 dB）。从一个合成端口到另一个合成端口的信号将具有隔离特性（最低 22 dB 损耗），确保各端口之间的信号互不干扰。
技术优势
- 采用 Wilkinson 反应式设计，相比电阻型分配器具有更低的插入损耗
- 高功率承受能力，分配端口可达 250W
- 优异的端口间隔离性能
- 提供 N 型和 SMA 两种连接器选项，灵活适配不同应用场景
应用说明
如需了解电阻型与反应型功率分配器之间的功能差异，以及电阻分配器、环形分配器和 Wilkinson 分配器在结构、插入损耗和隔离度方面的区别，请参阅 JFW Industries 的功率分配器应用笔记（Power Divider Application Note）。
