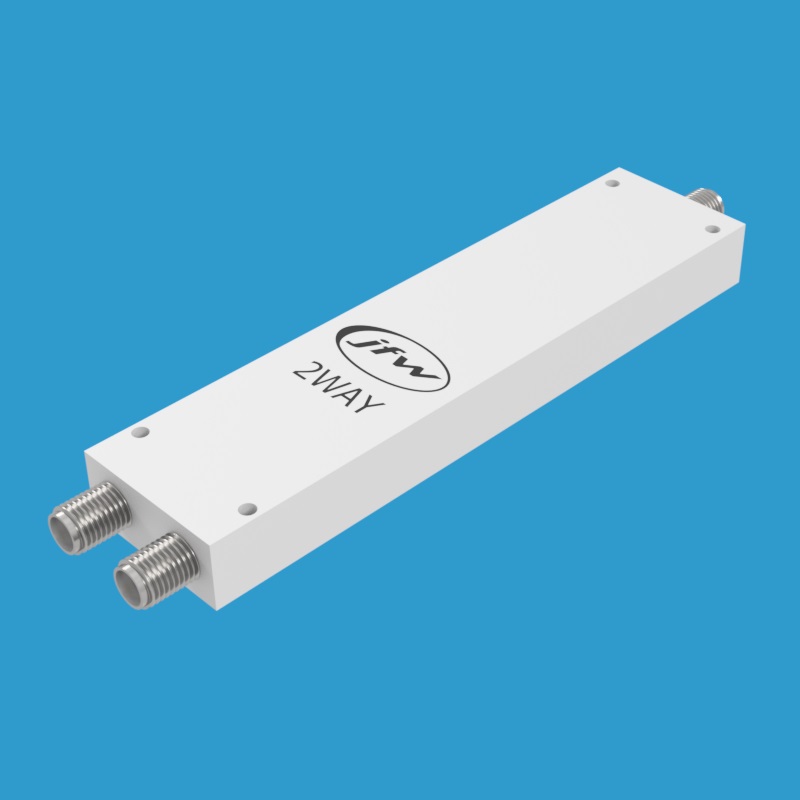

JFW 50PD-902 SMA 2路功分器/合路器 1-18 GHz
品牌: JFW Industries
型号: 50PD-902 SMA
JFW Industries 50PD-902 SMA 是一款50欧姆2路反应式功分器/合路器，工作频率范围1-18 GHz，采用Wilkinson分配器设计，适用于RF信号扇入或扇出应用，具有低插入损耗和高隔离度特性。
产品详情
JFW Industries 50PD-902 SMA 是一款50欧姆反应式2路功分器/合路器，工作频率覆盖1-18 GHz，适用于RF信号的扇入或扇出应用，能够在信号分配过程中实现**小损耗。
设计特点
该产品采用反应式Wilkinson分配器设计，配备一个分配端口和两个合成端口，连接器类型为SMA母头。结构紧凑，性能稳定，适合多种射频系统应用场景。
工作原理
- 从分配端口到合成端口的信号具有插入损耗，标称值为3 dB
- 从合成端口到合成端口的RF信号具有隔离度，标称值为20 dB
技术规格
- 阻抗：50 Ohm
- 配置：2路功分器/合路器
- 频率范围：1-18 GHz
- RF输入功率：5 Watt
- RF连接器：SMA母头
- 插入损耗（标称值）：3 dB
- 隔离度（标称值）：20 dB
