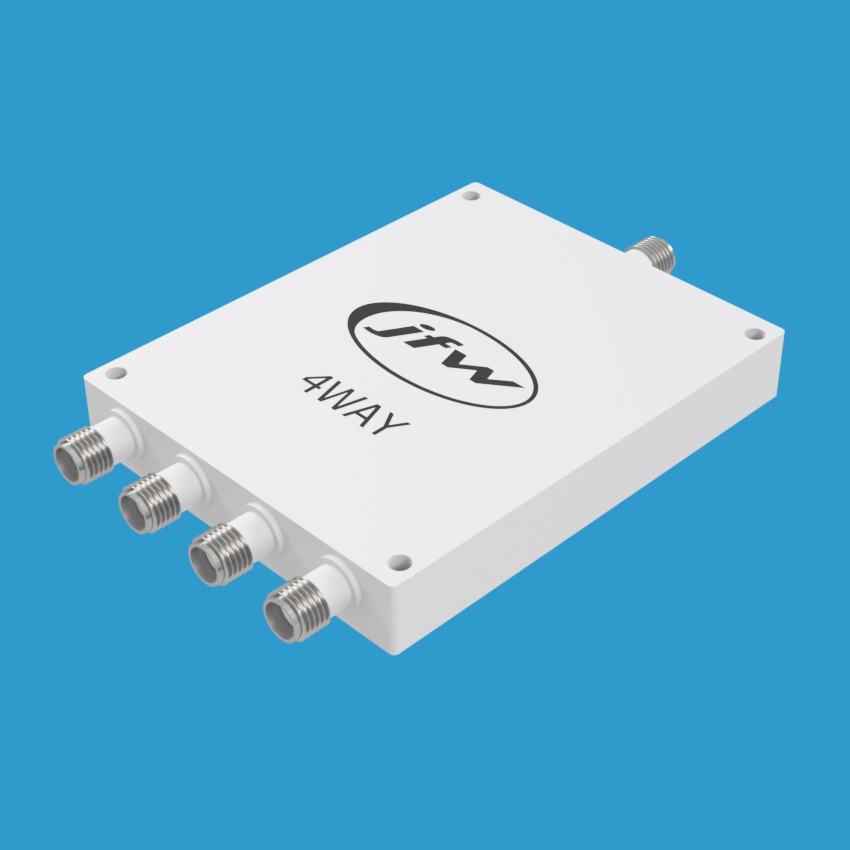

JFW 50PD-883 SMA 四路功率分配器/合成器 1-8GHz

产品概述

JFW 50PD-883 SMA是一款50欧姆电抗性四路功率分配器/合成器，工作频率范围为1000-8000 MHz（1-8 GHz）。该器件采用电抗性Wilkinson分配器设计，在需要将RF信号进行扇入或扇出分配且要求**小损耗的应用场景中表现优异。产品配备SMA母头连接器，设有一个分配端口和四个合成端口。

关键特性

• 阻抗：50欧姆
• 频率范围：1-8 GHz（1000-8000 MHz）
• 配置：四路功率分配器/合成器
• 射频输入功率：5瓦
• 连接器类型：SMA母头
• 插入损耗：3 dB（标称值，分配端口至合成端口）
• 端口隔离度：20 dB（标称值，合成端口至合成端口）

应用领域

该器件广泛应用于需要将射频信号进行多路分配或合成的系统中，包括通信系统、测试测量设备、天线阵列馈电网络等。其Wilkinson设计确保了各端口间良好的隔离性能，同时实现了低损耗的信号分配。
