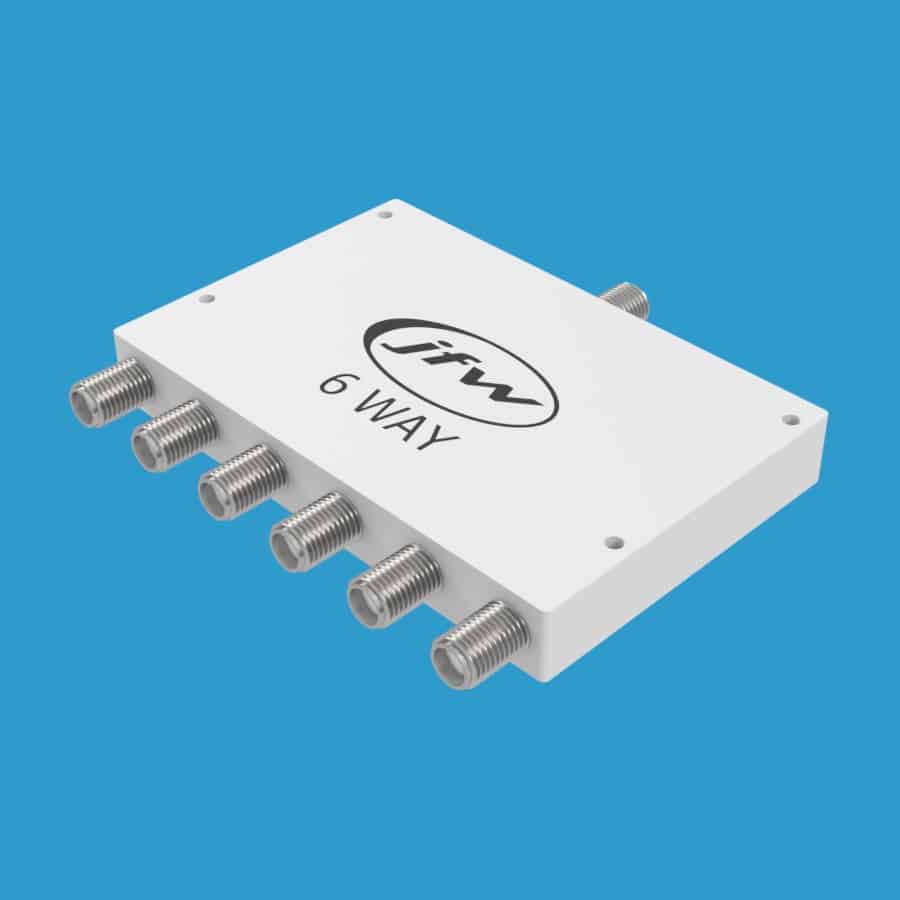

JFW Industries 50PD-990 SMA 6路功分器/合成器 6-18 GHz
品牌: JFW Industries
型号: 50PD-990 SMA
JFW Industries 50PD-990 SMA 是一款50欧姆6路反应式功分器/合成器，工作频率范围为6-18 GHz，采用Wilkinson分配器设计，适用于射频信号的扇入扇出应用，具有低插入损耗和高隔离度特性。
产品详情
产品概述
50PD-990 SMA 是 JFW Industries 推出的一款50欧姆反应式6路功分器/合成器，工作频率覆盖6-18 GHz。该产品采用反应式Wilkinson分配器设计，非常适合需要以**小损耗进行射频信号扇入或扇出的应用场景。
主要特性
- 阻抗：50 Ohm
- 配置：6路功分器/合成器
- 频率范围：6-18 GHz
- 射频输入功率：5 Watts
- 射频连接器：SMA female（母头）
- 设计类型：反应式Wilkinson分配器
性能参数
- 插入损耗：7.8 dB（标称值，从分配端口到合成端口）
- 端口隔离度：18 dB（标称值，合成端口之间）
工作原理
该器件具有一个分配端口和多个合成端口。从分配端口到任意合成端口的信号将产生插入损耗（标称值7.8 dB）。从一个合成端口到另一个合成端口的射频信号将具有隔离特性（标称值18 dB）。
