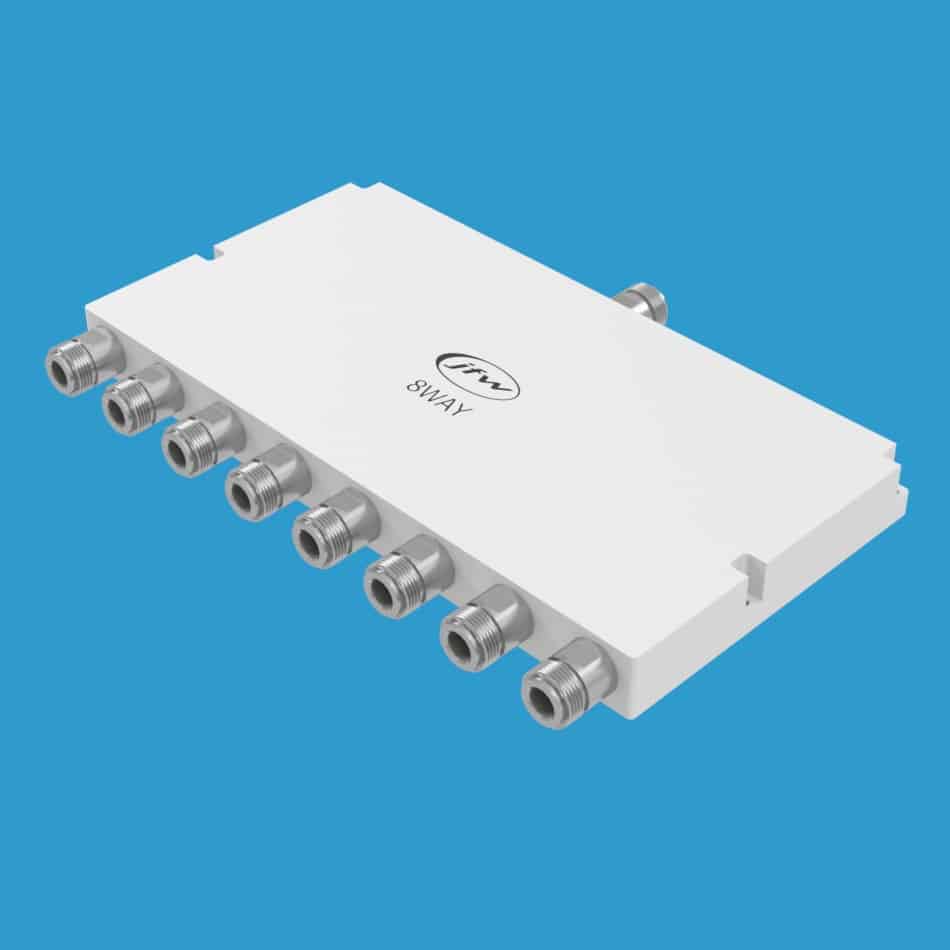

JFW Industries 50PD-742 N 八路功率分配器/合成器
品牌: JFW Industries
型号: 50PD-742 N
JFW Industries 50PD-742 N 是一款50欧姆反应式八路功率分配器/合成器，工作频率范围为698-3000 MHz，采用Wilkinson分配器设计，适用于RF信号的分路与合路应用，插入损耗低，隔离度高。
产品详情
产品概述
JFW Industries 50PD-742 N 是一款50欧姆反应式八路功率分配器/合成器，工作频率范围为698-3000 MHz。该产品采用反应式Wilkinson分配器设计，非常适合在需要将RF信号进行扇入或扇出且要求**损耗的应用场景中使用。
接口与端口配置
该产品仅提供N型母头同轴RF连接器版本，包含一个分配端口和八个合成端口。
- 分配端口至合成端口：信号将产生插入损耗（标称损耗为9 dB）。
- 合成端口至合成端口：信号将产生隔离（**小隔离度为18 dB）。
技术参数
- 阻抗：50 Ohm
- 配置：八路功率分配器/合成器
- 频率范围：698-3000 MHz
- RF输入功率：5 Watts
- RF连接器：N型母头
应用说明
有关电阻型与反应型功率分配器之间的功能差异，以及电阻型分配器、环形分配器和Wilkinson分配器在结构、插入损耗和隔离度方面的区别，请参阅JFW Industries的Power Divider Application Note应用文档。
