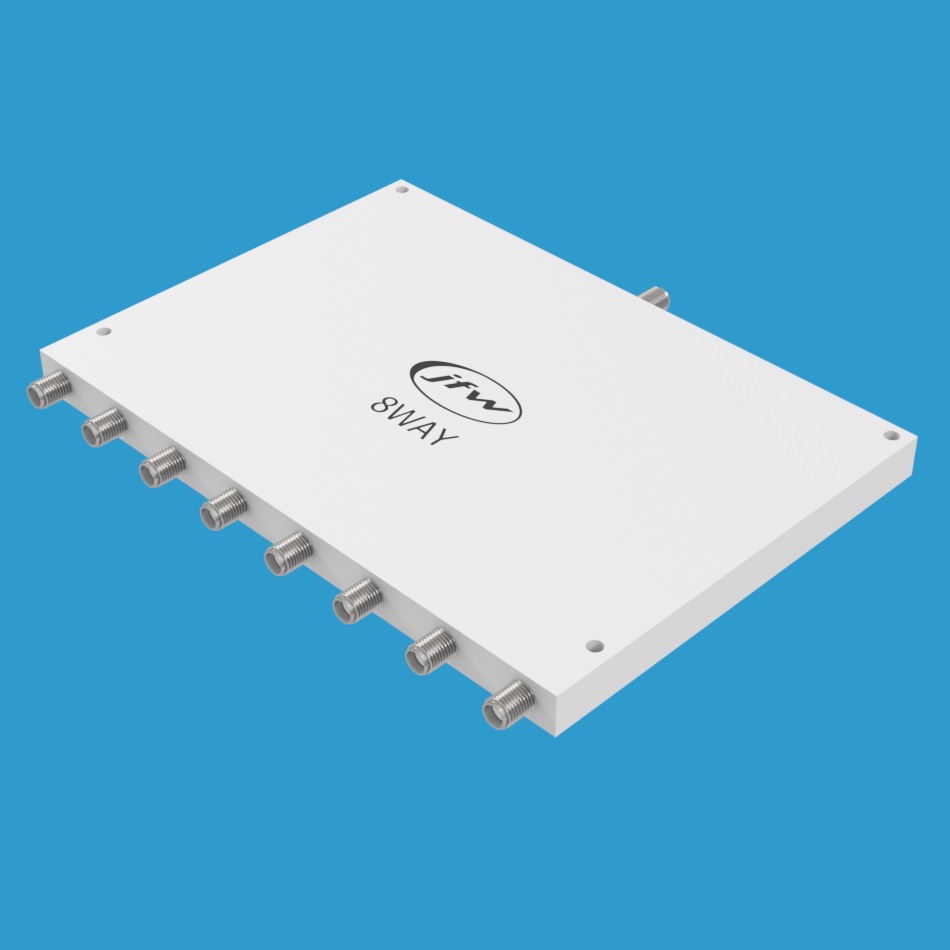

JFW 50PD-904 SMA 8路功分器/合路器 1-18 GHz
品牌: JFW Industries
型号: 50PD-904 SMA
JFW 50PD-904 SMA 是一款50欧姆反应式8路功分器/合路器，工作频率覆盖1-18 GHz，采用Wilkinson分配器设计，支持5W射频输入功率，配备SMA母头连接器，适用于射频信号的扇入与扇出分配。
产品详情
产品概述
JFW 50PD-904 SMA 是一款 50 欧姆反应式 8 路功分器/合路器，工作频率范围为 1-18 GHz。该产品采用反应式 Wilkinson 分配器设计，非常适合需要以**小损耗对射频信号进行扇入或扇出分配的应用场景。
主要特性
- 阻抗：50 Ohm
- 配置：8 路功分器/合路器
- 频率范围：1-18 GHz
- 射频输入功率：5 Watt
- 射频连接器：SMA 母头
- 插入损耗：9 dB（标称值，分配端口至合路端口）
- 隔离度：20 dB（标称值，合路端口至合路端口）
端口说明
该器件具有一个分配端口和八个合路端口。从分配端口到合路端口的任意信号将产生插入损耗（标称值 9 dB）。从合路端口到合路端口的任意射频信号将具有隔离度（标称值 20 dB）。
应用领域
适用于需要射频信号扇入或扇出分配的各类射频系统，广泛应用于通信、测试测量及雷达等领域。
