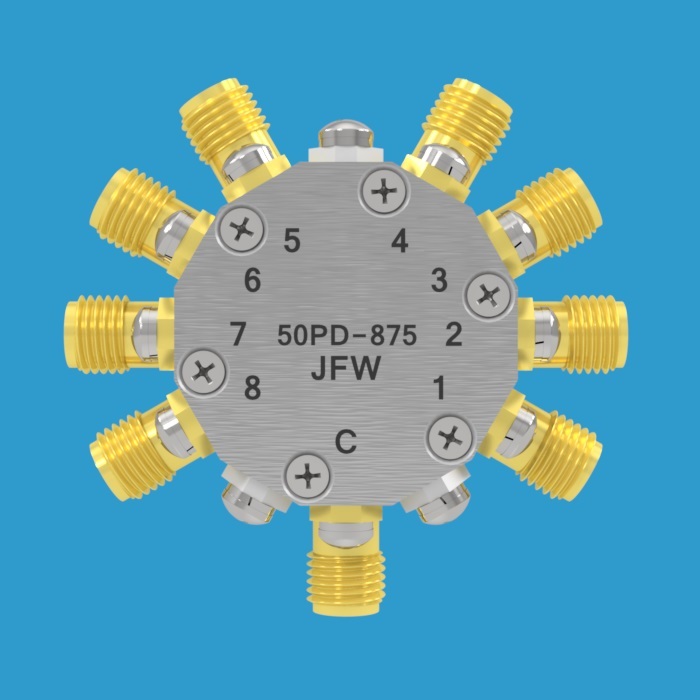

JFW 50PD-875 SMA 8路带隔离通道电阻式功分器/合路器 DC-6 GHz
品牌: JFW Industries
型号: 50PD-875 SMA
JFW 50PD-875 是一款50欧姆8路电阻式功分器/合路器，具备隔离通道设计，工作频率覆盖DC至6 GHz，额定射频输入功率0.5瓦，配备SMA母头同轴连接器，适用于多路信号分配与合成应用。
产品详情
产品概述
JFW 50PD-875 是一款50欧姆电阻式8路功分器/合路器，具备隔离通道设计。该产品工作频率范围为 DC-6 GHz，额定射频输入功率为 0.5瓦，配备50欧姆 SMA母头 同轴射频连接器。
通道说明
插入损耗路径：COM端口至J1/J8端口（即公共端口至合路器端口）
隔离路径：J1/J8端口至J1/J8端口（即合路器端口至合路器端口）
插入损耗路径示例
- COM 至 J1 = -23.4 dB（典型值）
- COM 至 J2 = -23.4 dB（典型值）
- J1 至 COM = -23.4 dB（典型值）
- J2 至 COM = -23.4 dB（典型值）
隔离路径示例
- J1 至 J2 = -46.8 dB（典型值）
- J1 至 J3 = -46.8 dB（典型值）
- J6 至 J7 = -46.8 dB（典型值）
- J6 至 J8 = -46.8 dB（典型值）
关键技术参数
- 阻抗：50 欧姆
- 配置：8路带隔离通道
- 频率范围：DC-6 GHz
- 射频输入功率：0.5 瓦
- 射频连接器：SMA 母头
