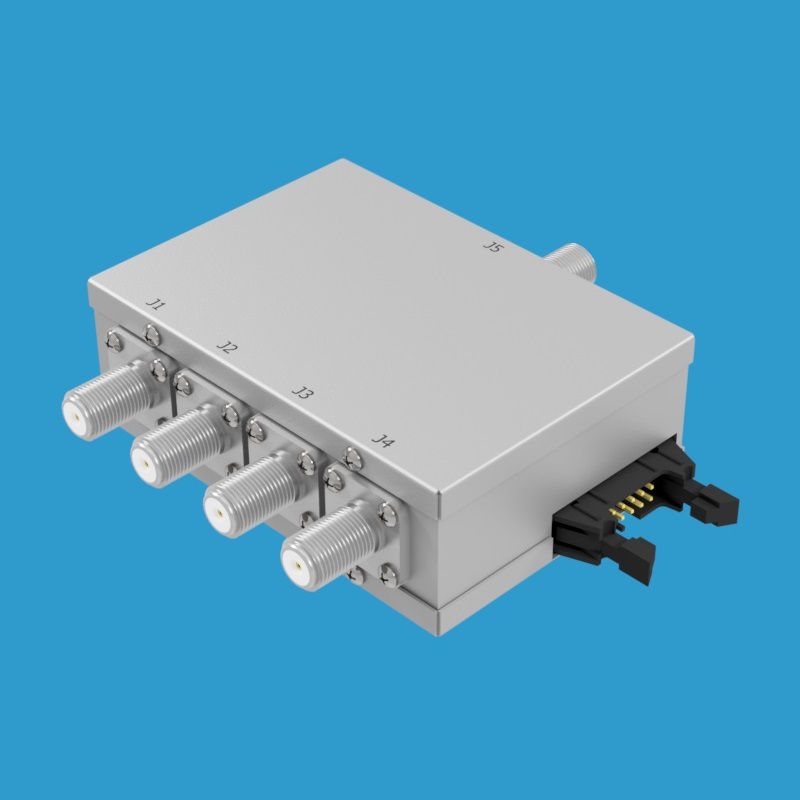

JFW 75S-327 1P4T 固态射频开关

产品概述

JFW 75S-327 是一款 75欧姆 阻抗的 1P4T 固态射频开关，工作频率范围覆盖 5 MHz 至 1000 MHz。该型号采用吸收式（自端接）设计，未使用的端口将自动端接至75欧姆阻抗，有效减少信号反射。

核心规格参数

• 阻抗：75 欧姆
• 开关配置：1P4T 固态射频开关
• 开关类型：吸收式（自端接）
• 频率范围：5 MHz - 1000 MHz
• 切换速度：50 μs
• 射频输入功率：5 MHz 时为 +10 dBm，20 MHz 及以上为 +20 dBm
• 隔离度：55 dB

控制与连接

该 1P4T 射频开关配备三条 BCD 控制线，每条控制线均通过 TTL 信号电平 进行激活。在物理连接方面，产品提供 75欧姆阻抗的 BNC 或 F型母头 射频连接器选项，以满足不同系统的集成需求。
