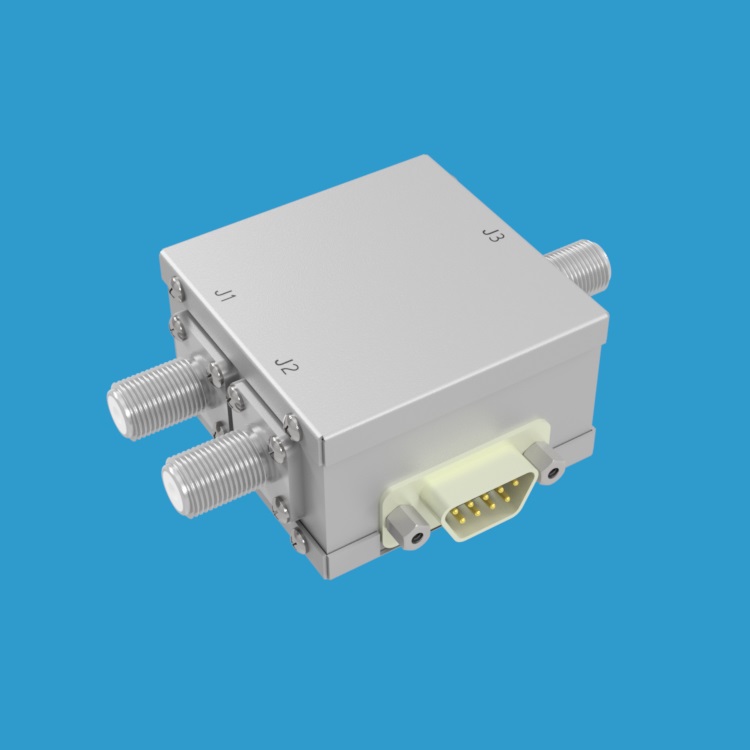

JFW Industries 75S-332 1P2T固态射频开关 950-2150 MHz

产品概述

JFW Industries 75S-332是一款高性能75欧姆1P2T固态射频开关，工作频率范围为950 MHz至2150 MHz，额定射频输入功率高达+30 dBm（1瓦）。该产品采用吸收式（自端接）设计，未使用的端口将自动以75欧姆阻抗进行端接，有效减少信号反射，确保系统稳定性。

主要特性

• 开关配置：1P2T（单刀双掷）固态射频开关
• 阻抗：75欧姆
• 开关类型：吸收式（自端接），未使用端口自动以75欧姆阻抗端接
• 频率范围：950 MHz - 2150 MHz
• 射频输入功率：+30 dBm（1瓦）
• 切换速度：10微秒
• 隔离度：70 dB
• 射频连接器：F型母头（F Female）
• 控制方式：两路控制线，采用TTL信号电平驱动

应用领域

该产品广泛适用于卫星通信系统、有线电视信号分配、射频测试设备及各类需要高隔离度、快速切换的射频信号路由场景。吸收式设计使其在复杂射频系统中表现出色，有效降低信号串扰与反射干扰。
