JFW 75S-333 1P4T固态射频开关

产品概述

JFW 75S-333是一款75欧姆固态1P4T（单刀四掷）射频开关，工作频率范围为950-2150 MHz，额定射频输入功率达+30 dBm（1瓦）。该型号采用吸收式（自端接）设计，未使用的端口将自动端接至75欧姆阻抗，有效抑制信号反射，确保系统信号完整性。

主要技术参数

• 阻抗：75欧姆
• 开关配置：1P4T（单刀四掷）固态射频开关
• 开关类型：吸收式（自端接）
• 频率范围：950 MHz - 2150 MHz
• 切换速度：10微秒
• 射频输入功率：+30 dBm（1瓦）
• 隔离度：70 dB

连接与控制

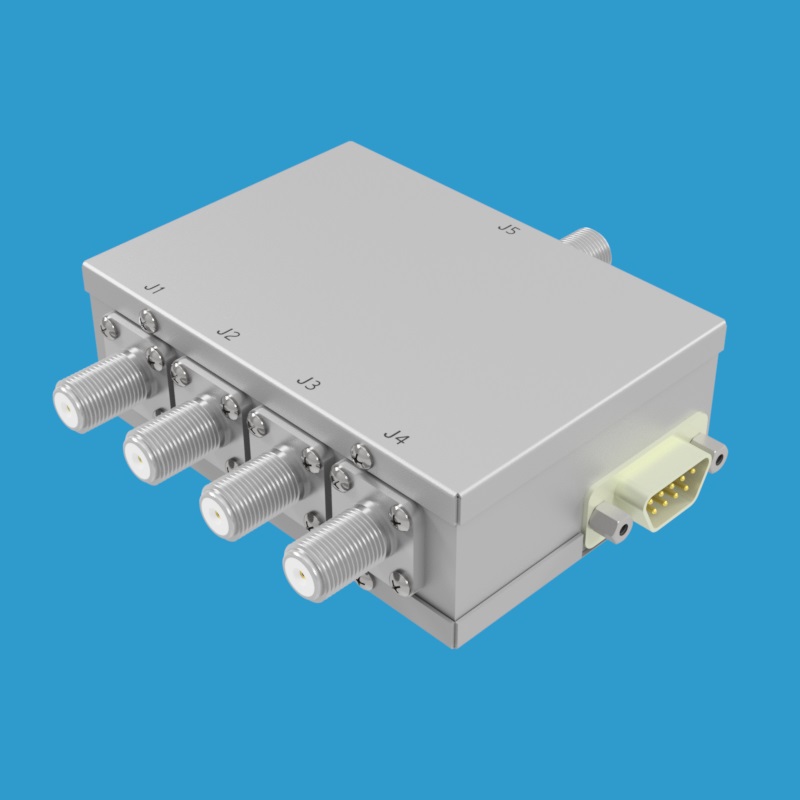

该射频开关配备F型母头射频连接器，提供四个独立控制线路，每条控制线通过TTL信号电平激活，便于与数字控制系统无缝集成，实现快速、精确的射频通道切换。

应用领域

产品广泛适用于卫星通信系统、射频信号路由、测试测量设备、广播基础设施以及需要高频段射频信号切换的各类工业与通信应用场景。
