JFW 75S-362 1P5T固态射频开关 5-2150 MHz

产品概述

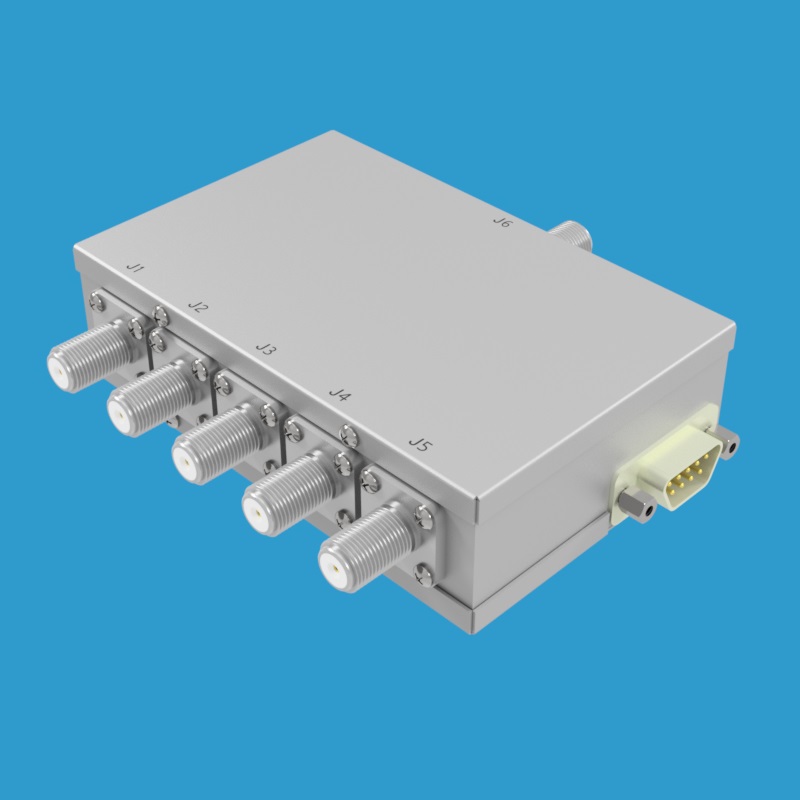

JFW 75S-362 是一款75欧姆固态1P5T射频开关，工作频率范围为5 MHz至2150 MHz。该开关采用吸收式（自终端）设计，未使用的端口将以75欧姆阻抗自动终端匹配，有效减少信号反射，确保系统信号完整性。

关键规格

• 阻抗：75 欧姆
• 开关配置：1P5T 固态射频开关
• 开关类型：吸收式（自终端）
• 频率范围：5 MHz 至 2150 MHz
• 切换速度：10 μs
• 射频输入功率：+20 dBm（5 MHz时）/ +30 dBm（即1瓦，100 MHz以上）
• 隔离度：50 dB

接口与控制

• 射频连接器：75欧姆 BNC 或 F型母头可选
• 控制方式：配备多条控制线路，每条控制线通过TTL信号电平激活

应用领域

该产品适用于宽带射频信号切换、测试测量设备、通信系统及射频信号路由等多种应用场景。凭借优异的隔离度、快速切换性能及可靠的自终端设计，满足专业射频系统对信号完整性和稳定性的严苛需求。
