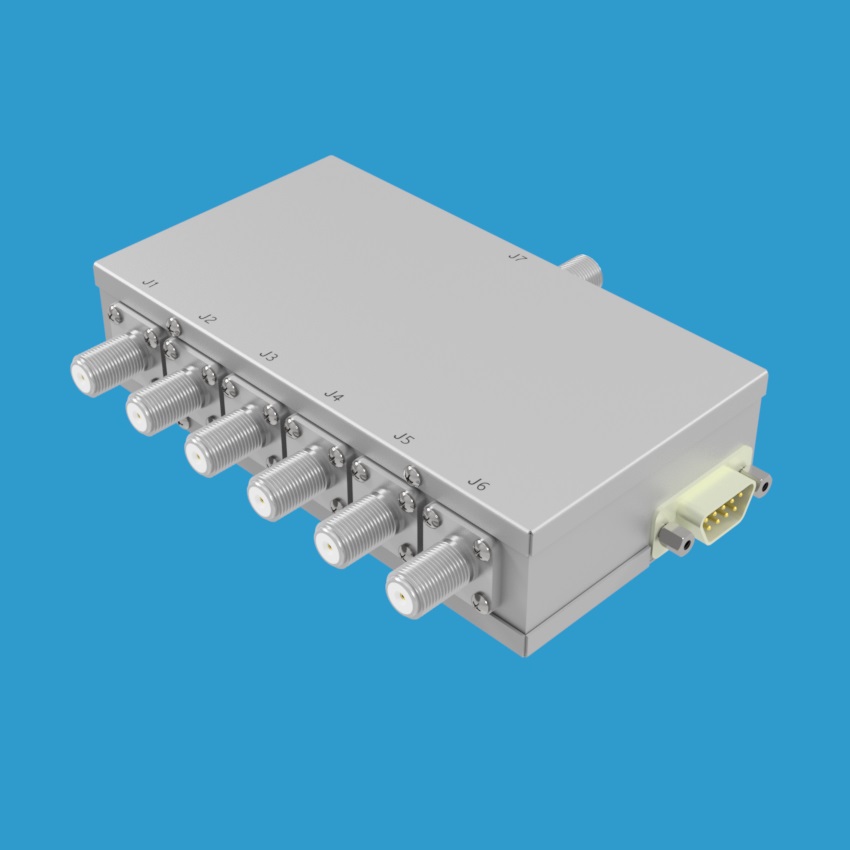

JFW Industries 75S-372 1P6T固态射频开关
品牌: JFW Industries
型号: 75S-372
JFW Industries 75S-372是一款75欧姆1P6T固态射频开关，工作频率覆盖5-1000 MHz，采用吸收式自终端设计，切换速度10μs，隔离度高达60dB，支持TTL信号电平控制，适用于多种射频信号切换应用场景。
产品详情
产品概述
JFW Industries 75S-372是一款高性能75欧姆固态1P6T射频开关，工作频率范围为5-1000 MHz。该产品采用吸收式（自终端）设计，未使用的端口将自动以75欧姆阻抗进行终端匹配，有效减少信号反射，确保系统稳定性。
主要特性
- 阻抗：75欧姆
- 开关配置：1P6T（单刀六掷）固态射频开关
- 开关类型：吸收式（自终端）
- 频率范围：5 MHz 至 1000 MHz
- 切换速度：10 μs
- 隔离度：60 dB
射频功率参数
- 在5 MHz频率下，额定射频输入功率为+10 dBm
- 在100 MHz及以上频率，额定射频输入功率为+20 dBm
控制与接口
该1P6T射频开关配备六条独立控制线，每条控制线均采用TTL信号电平激活，便于与数字控制系统集成。
连接器选项
产品提供75欧姆射频连接器选项，可选BNC型母头或F型母头，满足不同应用环境的接口需求。
