JFW 75S-374 1P6T固态射频开关

产品概述

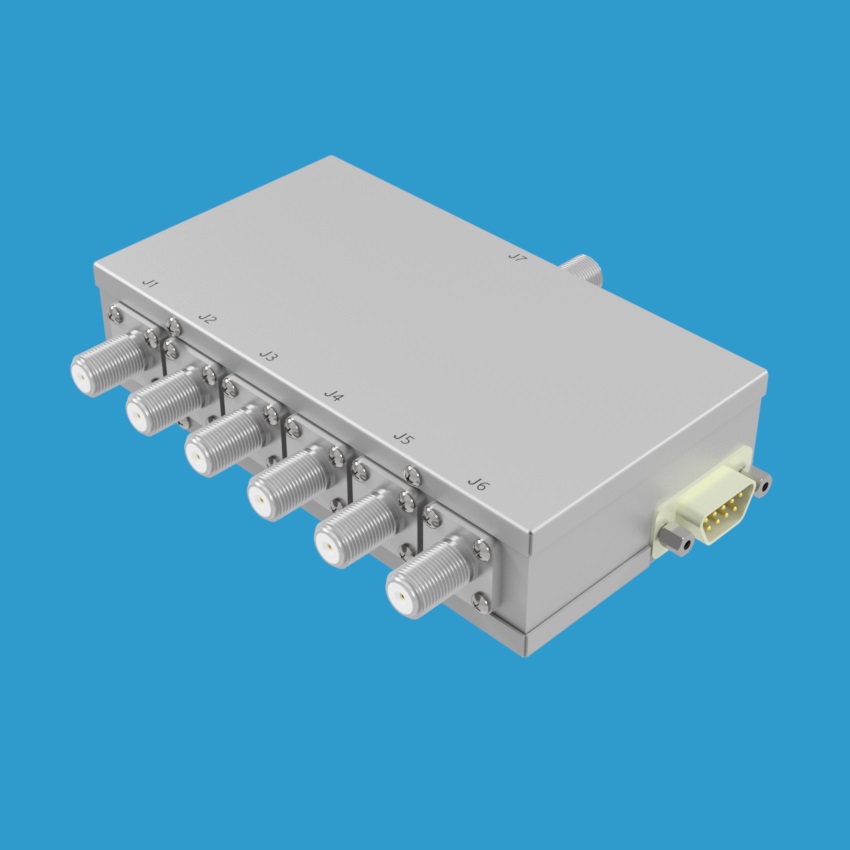

JFW Industries 75S-374是一款高性能75欧姆1P6T固态射频开关，工作频率范围覆盖5 MHz至2150 MHz，专为多通道射频信号切换应用而设计。该型号采用吸收式（自端接）设计，未使用的端口将自动端接至75欧姆阻抗，有效减少信号反射，确保系统稳定性。

主要特性

• 开关配置：1P6T（单刀六掷）固态射频开关
• 开关类型：吸收式（自端接），未使用端口自动端接至75欧姆
• 阻抗：75欧姆
• 频率范围：5 MHz - 2150 MHz
• 切换速度：10 µs
• 隔离度：65 dB
• 射频输入功率：5 MHz时为+10 dBm，100 MHz以上为+20 dBm
• 控制方式：6条控制线，采用TTL信号电平激活
• 射频连接器：75欧姆BNC或F型母头可选

技术优势

75S-374具备65 dB的高隔离度，能够有效抑制通道间串扰，保证信号纯度。其10 µs的快速切换速度可满足高速信号路由需求。吸收式设计使得未选通端口自动端接至75欧姆，无需额外匹配负载，简化了系统集成设计。六条独立TTL控制线可精确选择任意输出通道，操作灵活便捷。

应用领域

该产品广泛应用于有线电视（CATV）系统、卫星通信、射频测试测量设备、信号分配网络以及多通道射频切换系统等领域，是构建高可靠性射频信号路由方案的理想选择。
