JFW 75S-072 75欧姆1P2T射频开关 DC-1450 MHz

产品概述

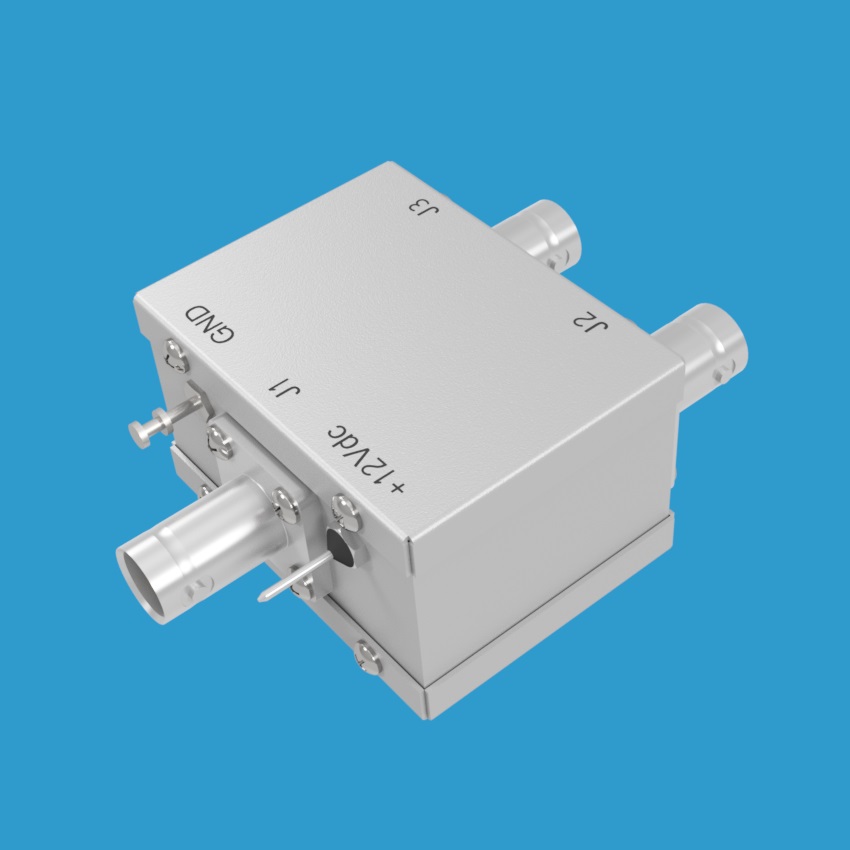

JFW Industries 75S-072 是一款75欧姆机电式1P2T（单刀双掷）射频开关，工作频率范围为 DC-1450 MHz。该开关采用故障安全（Failsafe）和吸收式（Absorptive）设计，未使用的端口将自动以75欧姆阻抗进行终端匹配，有效减少信号反射，确保系统信号完整性。

主要特性

• 阻抗：75 Ohm
• 开关配置：1P2T（单刀双掷）
• 开关类型：Failsafe（故障安全型）、Absorptive（吸收式/自终端）
• 频率范围：DC-1450 MHz
• 切换速度：10 mS
• 射频连接器选项：BNC、F 或 N 型（均为75欧姆）
• 控制电压选项：+5 Vdc、+12 Vdc、+24 Vdc、+28 Vdc

控制接口

该1P2T射频开关配备一条控制线，通过正直流电压信号（如 +5Vdc、+12Vdc、+24Vdc 或 +28Vdc）进行激活控制，操作简便，兼容多种系统控制接口，便于集成到现有射频系统中。

产品优势

• 吸收式设计确保未使用端口自动终端匹配，降低信号反射
• 故障安全机制保障系统在断电等异常情况下的安全状态
• 宽频率覆盖范围，从直流到1450 MHz
• 多种连接器和控制电压选项，灵活满足不同应用需求

应用领域

该产品广泛应用于射频信号路由、测试测量设备、通信基站系统、广播电视信号分配以及需要高可靠性信号切换的工业和商业领域。
