JFW Industries 75S-214 1P8T射频开关 DC-1000 MHz

产品概述

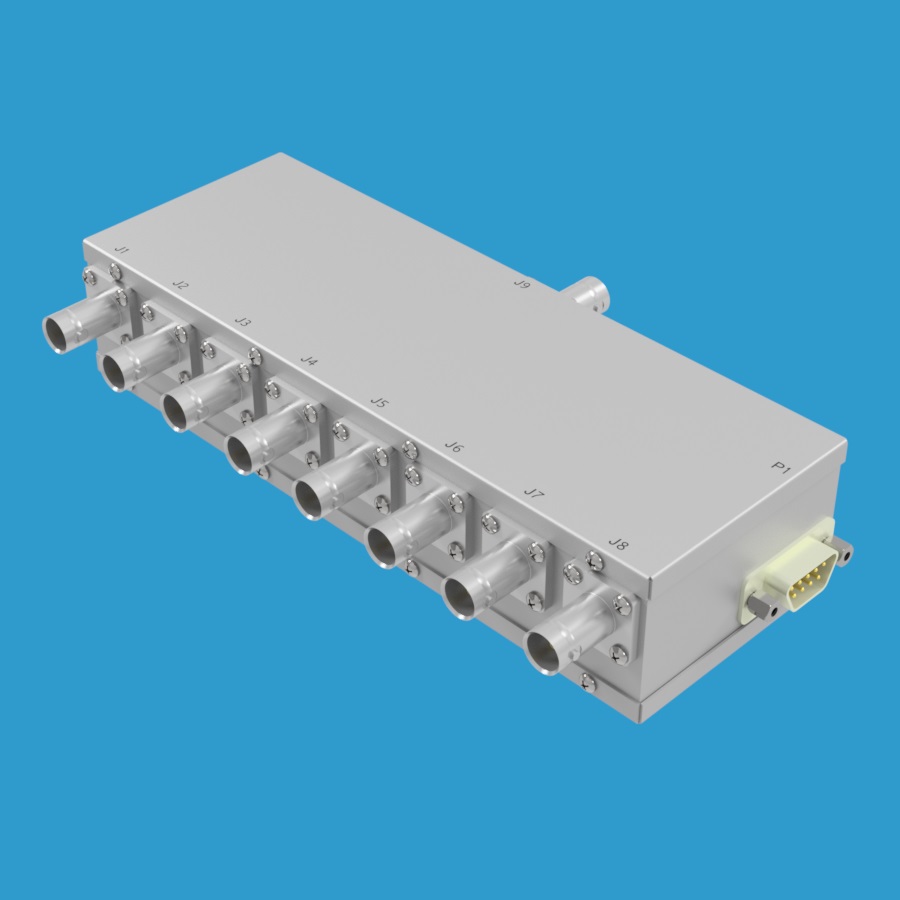

JFW Industries 75S-214 是一款TTL控制的75欧姆机电式1P8T射频开关，工作频率范围为DC-1000 MHz。该开关采用故障安全吸收式（自端接）设计，未使用的端口将自动以75欧姆阻抗进行端接，有效避免信号反射问题。

主要特性

• 阻抗：75 Ohm
• 开关配置：1P8T（单刀八掷）
• 开关类型：故障安全型（Failsafe），吸收式（Absorptive）
• 频率范围：DC-1000 MHz
• 切换速度：10 mS
• 射频连接器：BNC母头 或 F母头（75 Ohm）
• 控制逻辑：TTL电平

控制方式

该1P8T射频开关配备三条BCD（二进制编码十进制）控制线，每条控制线均通过TTL信号电平激活，便于与数字系统直接接口集成，实现精确的端口切换控制。

应用领域

该产品适用于射频信号路由、测试与测量系统、广播设备、通信系统以及其他需要多端口射频切换的应用场景，其故障安全设计确保在断电状态下系统仍可维持可靠的信号路径。
