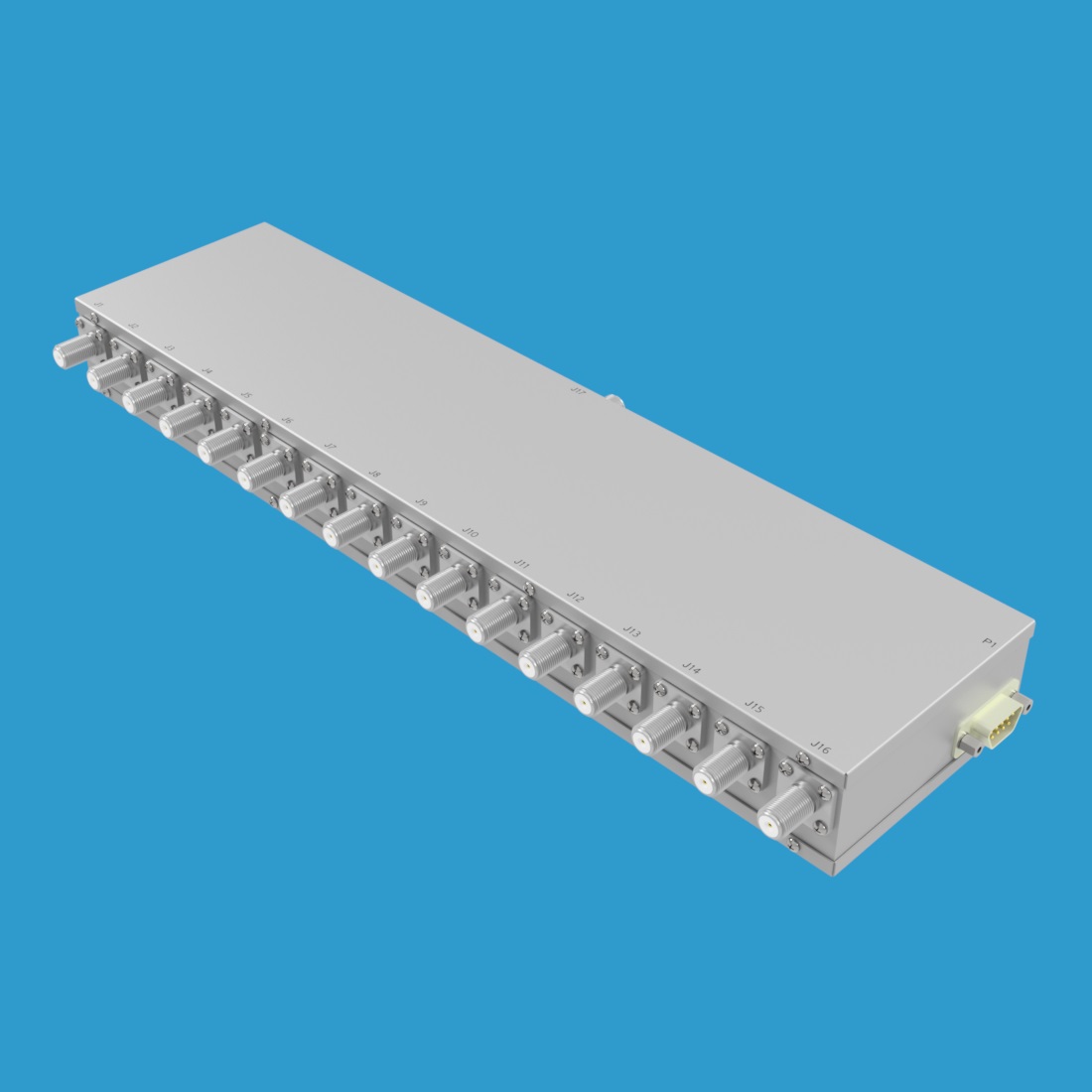

JFW Industries 75S-243 75欧姆1P16T射频开关

产品概述

JFW Industries 75S-243是一款75欧姆机电式1P16T射频开关，工作频率覆盖DC至1000 MHz。该开关采用故障安全（Failsafe）及吸波（Absorptive，即自端接）设计，未使用的端口将自动端接于75欧姆阻抗，有效防止信号反射，确保系统稳定性。

主要特性

• 阻抗：75欧姆
• 开关配置：1P16T（1刀16掷）
• 开关类型：故障安全型、吸波式（自端接）
• 频率范围：DC-1000 MHz
• 切换速度：10毫秒
• 射频连接器：可选BNC母头或F型母头（均为75欧姆）
• 控制电压：+12 Vdc
• 控制方式：4条BCD控制线，每条控制线通过TTL信号电平激活

设计优势

该1P16T射频开关的吸波设计使其在切换过程中，所有未选通端口均自动端接至75欧姆负载，避免了开路或短路状态对射频系统造成的不良影响。故障安全机制确保在断电状态下开关可自动恢复至预设端口，保障系统运行的可靠性与安全性。

应用领域

该产品广泛应用于射频信号路由、自动化测试系统、广播设备、通信基础设施以及需要在多个射频通道之间进行快速、可靠切换的各类工业与科研场景。
