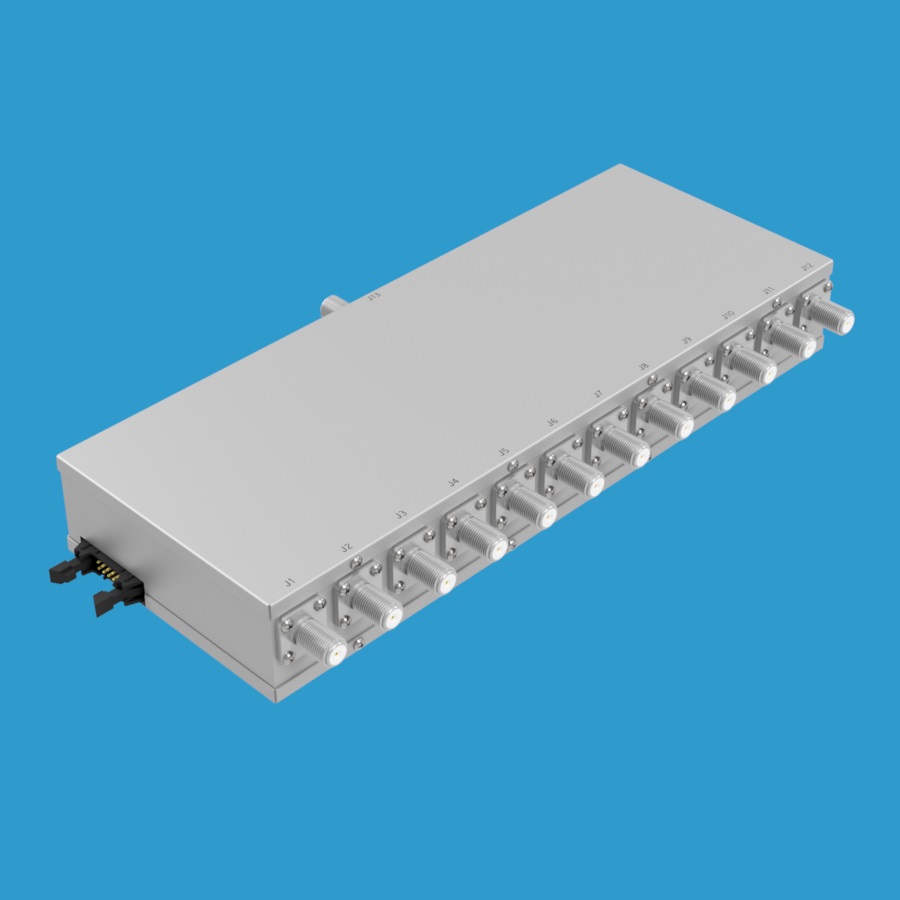

JFW Industries 75S-257 75欧姆1P12T射频开关

产品概述

JFW Industries 75S-257 是一款75欧姆机电式1P12T射频开关，工作频率范围为DC至1000 MHz。该开关采用失效安全（Failsafe）和吸收式（Absorptive）设计，未使用的端口将自动端接于75欧姆阻抗，有效保障信号完整性与系统稳定性。

主要特性

• 阻抗：75欧姆
• 开关配置：1P12T（单刀十二掷）
• 开关类型：失效安全型、吸收式（自端接）
• 频率范围：DC至1000 MHz
• 切换速度：10毫秒
• 射频连接器：BNC母头或F型母头（均为75欧姆）
• 控制逻辑：TTL信号电平，四条BCD控制线

控制方式

该1P12T射频开关配备四条BCD（二进制编码十进制）控制线，每条控制线均通过TTL信号电平激活，可实现对12个端口的精确切换控制，便于系统集成与自动化操作。

设计优势

吸收式（自端接）设计确保所有未选通端口自动端接于75欧姆负载，有效抑制信号反射。失效安全机制保障断电或异常状态下系统的安全运行，适用于对可靠性要求严格的射频应用环境。
