JFW Industries 75S-267 1P2T射频开关 DC-1450 MHz

产品概述

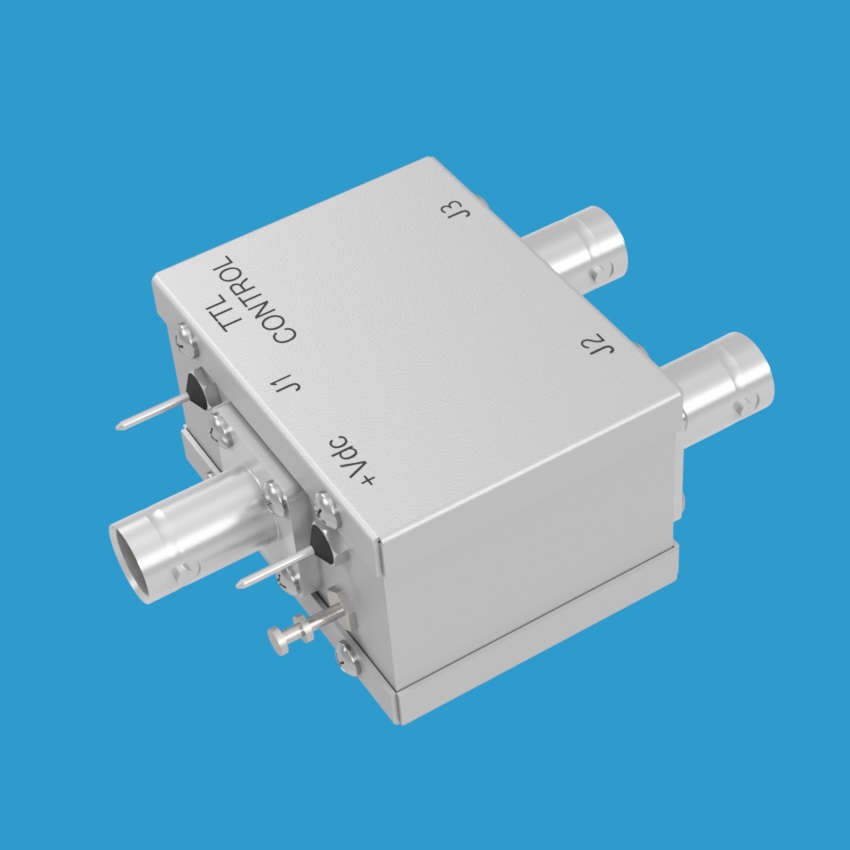

JFW 75S-267 是一款由 TTL 信号控制的 75 欧姆机电式 1P2T 射频开关，工作频率范围为 DC-1450 MHz。该开关采用故障安全（Failsafe）和吸收式（Absorptive）设计，即自终端设计，未使用的端口将自动以 75 欧姆阻抗进行终端匹配，有效避免信号反射干扰。

主要技术参数

• 阻抗：75 Ohm
• 开关配置：1P2T（单刀双掷）
• 开关类型：故障安全型、吸收式（自终端）
• 频率范围：DC-1450 MHz
• 切换速度：10 mS
• 射频连接器：BNC、F 或 N 型可选
• 控制逻辑：TTL 电平信号

控制方式

该 1P2T 射频开关配备一条控制线路，通过 TTL 信号电平进行激活控制，操作简便，集成方便，适用于多种射频信号切换应用场景。
