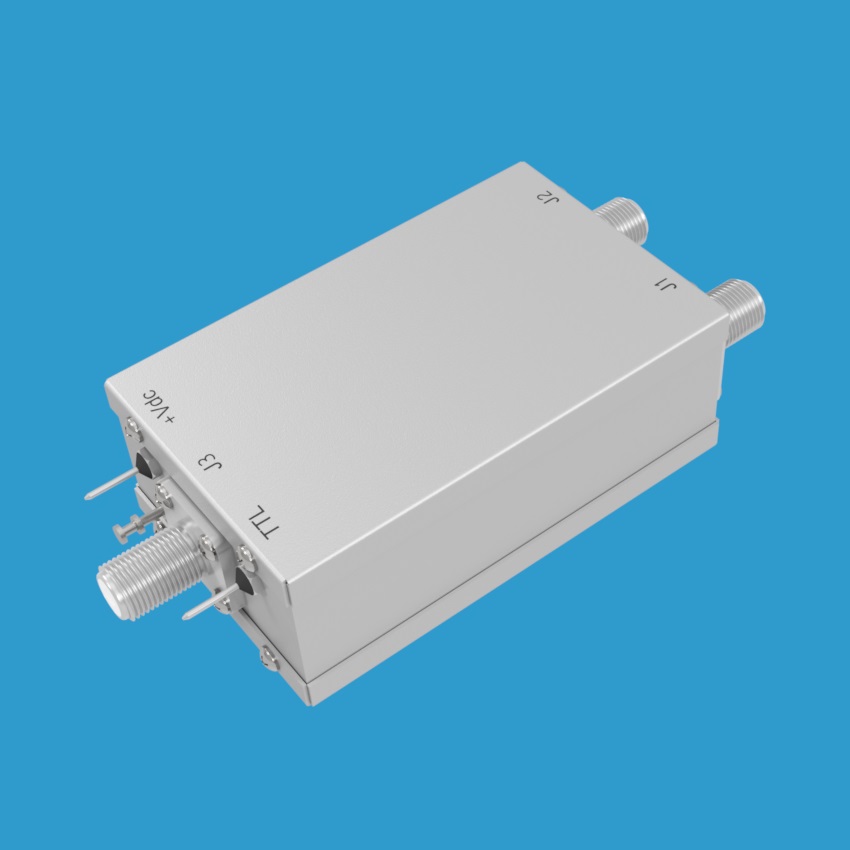

JFW Industries 75S-284 高隔离度1P2T射频开关

产品概述

JFW Industries 75S-284是一款高性能机电式1P2T（单刀双掷）射频开关，专为需要高隔离度的射频信号切换应用而设计。该产品工作频率范围覆盖DC至2000MHz，特性阻抗为75欧姆，能够满足多种射频系统中的信号路由需求。

核心特点

• 高隔离度设计：隔离度**达80dB，有效防止信号串扰，确保通道间的优异信号纯净度。
• 故障安全型（Failsafe）结构：在断电或故障状态下自动切换至安全默认端口，保障系统稳定运行。
• 吸收式（Absorptive）设计：未使用端口自动端接75欧姆阻抗，实现自终止功能，有效减少信号反射，提升系统整体性能。
• TTL逻辑控制：配备单条控制线，采用TTL信号电平驱动，便于与数字控制系统集成。

技术规格

频率范围：DC - 2000 MHz

特性阻抗：75 Ohm

开关配置：1P2T（单刀双掷）

开关类型：故障安全型、吸收式

隔离度：80 dB（**小值）

切换速度：10 ms

射频连接器：F型母头 或 N型母头

控制逻辑：TTL电平

应用领域

JFW 75S-284高隔离度1P2T射频开关广泛适用于广播电视信号分配、有线电视系统、射频测试设备、通信基站以及其他需要在多个射频通道之间进行可靠切换的专业应用场景。
