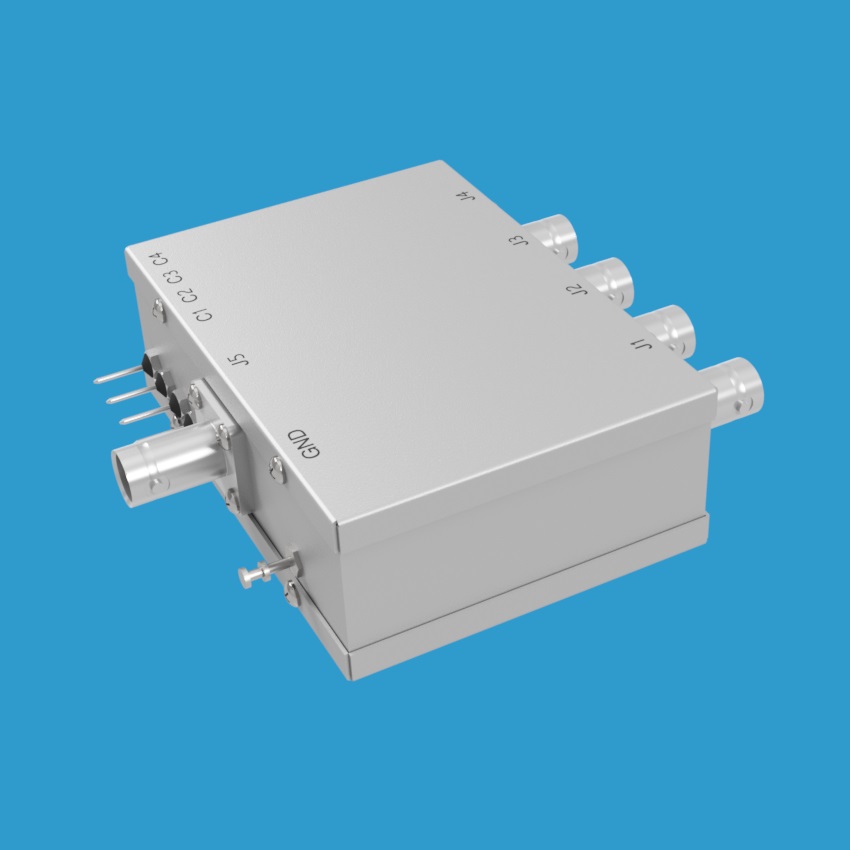

JFW Industries 75S-073 1P4T 射频开关
品牌: JFW Industries
型号: 75S-073
JFW Industries 75S-073 是一款75欧姆机电式1P4T射频开关，工作频率覆盖DC至1450 MHz。采用常开和吸收式设计，未使用端口自动端接，配备BNC或F型母头连接器，通过+12 Vdc信号控制，性能稳定可靠。
产品详情
产品概述
JFW Industries 75S-073 是一款75欧姆机电式单刀四掷（1P4T）射频开关，工作频率范围覆盖 DC 至 1450 MHz。该开关采用常开及吸收式（自端接）设计，未使用的端口会自动以75欧姆阻抗进行端接，有效减少信号反射，确保系统信号完整性。
主要特性
- 开关配置：1P4T（单刀四掷）
- 开关类型：常开、吸收式（自端接）
- 频率范围：DC-1450 MHz
- 特性阻抗：75 欧姆
- 切换速度：10 毫秒
电气与接口参数
- 射频连接器：75欧姆 BNC 母头或 F型 母头可选
- 控制电压：+12 Vdc
- 控制线路：配备四条独立控制线，每条控制线均通过 +12 Vdc 信号电平激活
