JFW Industries 75S-087 1P3T 射频开关 (DC-1450 MHz)

产品概述

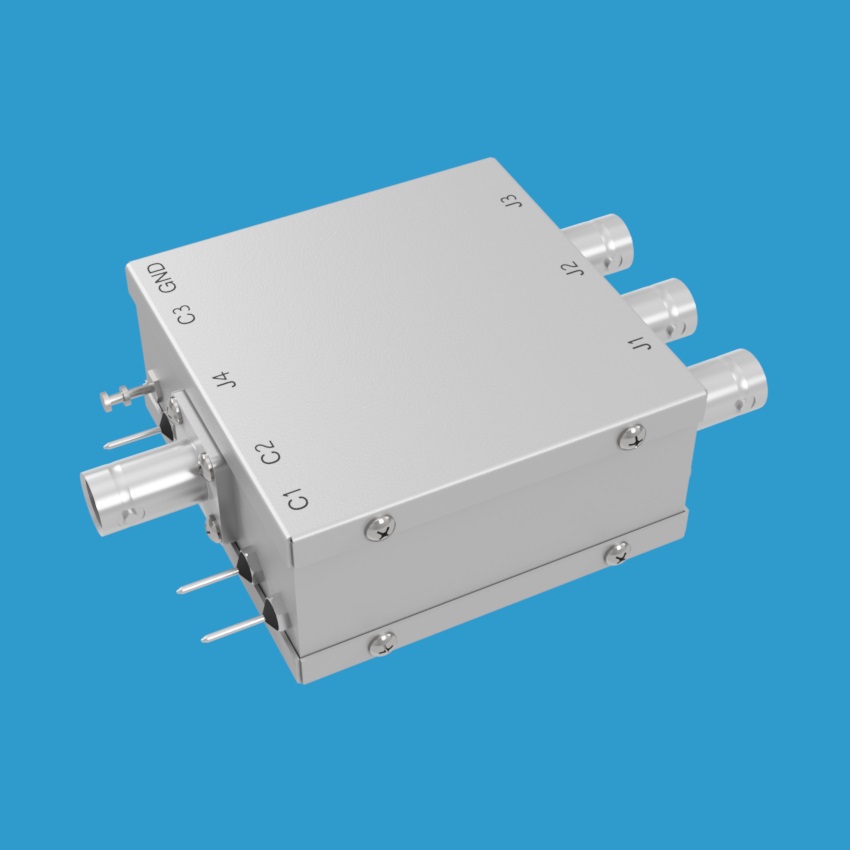

JFW Industries 75S-087 是一款阻抗为 75 欧姆的机电式 1P3T（单刀三掷）射频开关，工作频率范围覆盖 DC 至 1450 MHz。该开关采用常开和吸收式（即自端接）设计，未使用的端口会自动以 75 欧姆阻抗进行端接，确保信号完整性。

主要规格

• 开关配置：1P3T（单刀三掷）
• 阻抗：75 欧姆
• 开关类型：常开、吸收式（自端接）
• 频率范围：DC - 1450 MHz
• 切换速度：10 毫秒
• 射频连接器：75 欧姆 BNC 母头或 F 型母头可选
• 控制电压：+12 Vdc（包含三条控制线，每条由 +12 Vdc 信号电平激活）

产品详情

此 1P3T 射频开关提供三条独立的控制线，每条控制线通过 +12 Vdc 信号电平进行激活。其吸收式设计意味着所有未选中的端口均内部端接至 75 欧姆，从而有效防止信号反射并优化系统射频性能。坚固的机电结构使其适用于各类高可靠性要求的测试与通信应用。
