JFW Industries 75S-285 高隔离度1P3T射频开关

产品概述

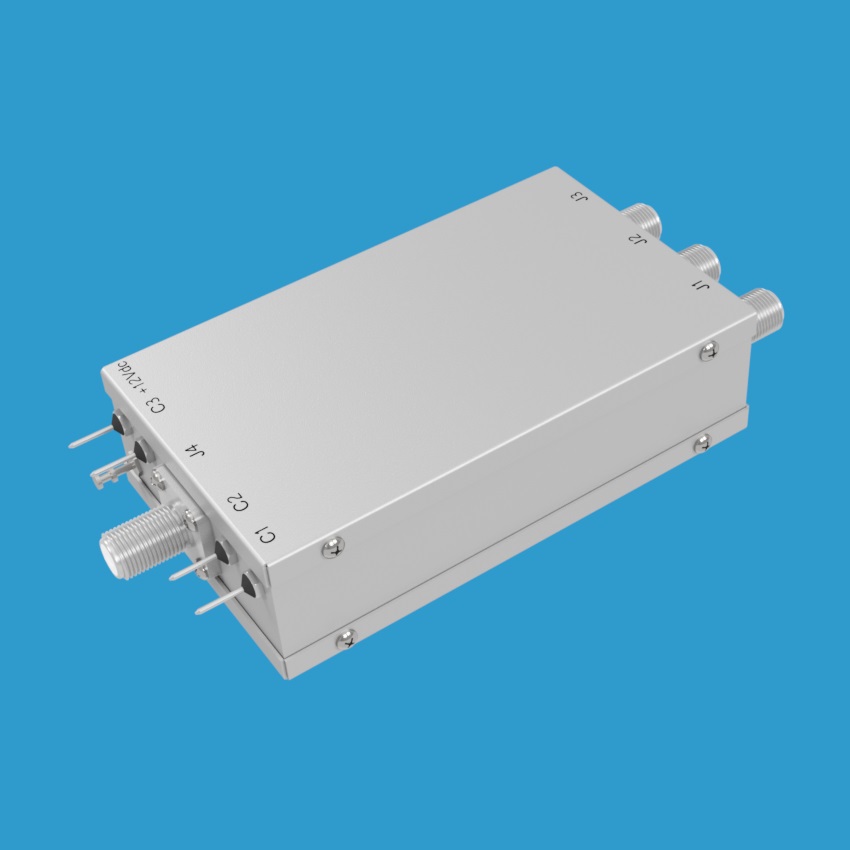

JFW Industries 75S-285是一款高隔离度75欧姆机电式1P3T（单刀三掷）射频开关，工作频率范围覆盖DC至2000 MHz。该开关具有出色的隔离性能，**隔离度达80dB，适用于多种射频信号切换应用场景。

主要特性

• 阻抗：75欧姆
• 开关配置：1P3T（单刀三掷）
• 开关类型：常开型、吸收式（自终端）
• 频率范围：DC-2000 MHz
• 隔离度：**80dB
• 切换速度：10毫秒
• 射频连接器：F型母头
• 控制逻辑：TTL电平
• 控制线路：三条独立控制线

工作原理

75S-285采用常开（Normally Open）及吸收式（Absorptive）设计，未使用的端口将以75欧姆阻抗自动终端化，有效减少信号反射和干扰。该1P3T射频开关配备三条控制线，每条控制线均通过TTL信号电平激活，确保精确可靠的信号切换控制。

应用领域

该产品广泛应用于射频测试系统、通信设备、信号路由切换及自动化测试平台等领域，凭借其高隔离度和稳定的切换性能，为复杂射频系统提供可靠的信号管理方案。
