JFW Industries 75S-295 高隔离度单刀四掷射频开关

产品概述

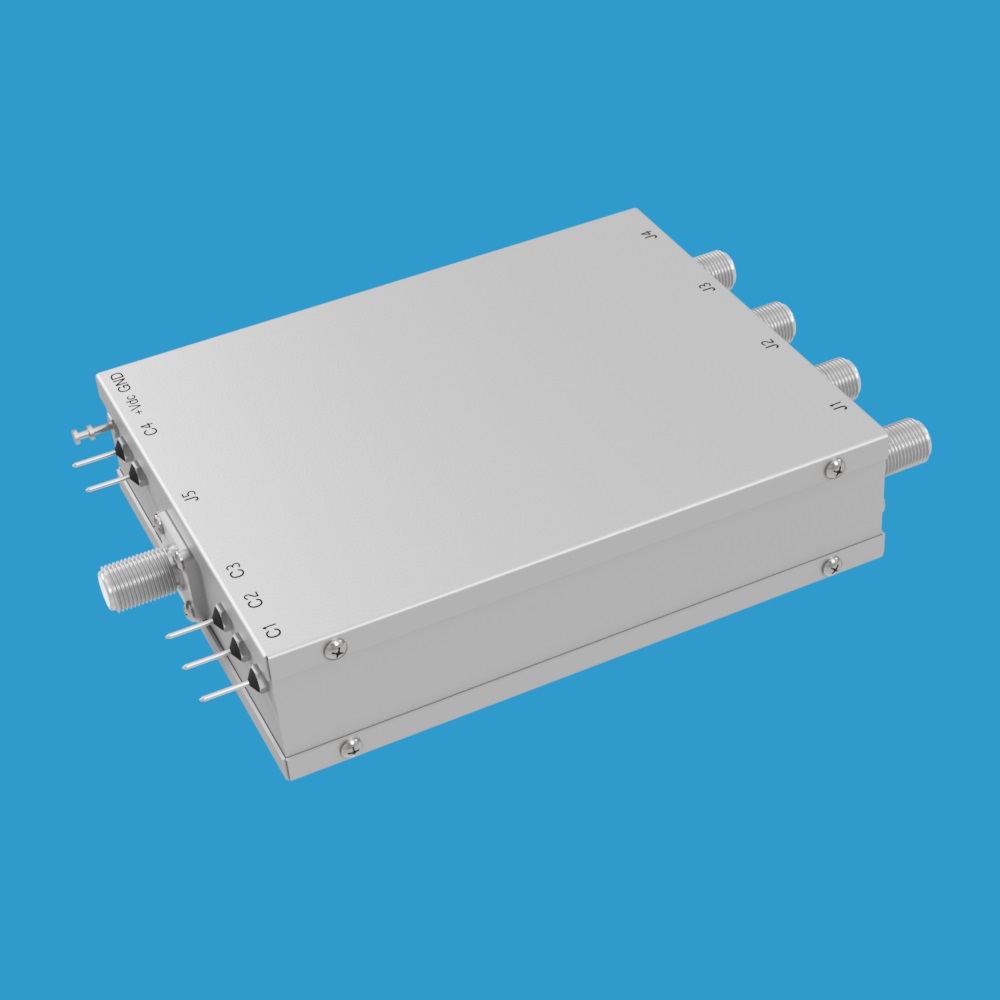

JFW Industries 75S-295 是一款高隔离度 75 欧姆机电式单刀四掷（1P4T）射频开关，工作频率范围为 DC 至 2000 MHz。该开关的隔离度指标为最小 80 dB，性能优异。开关采用常开（Normally Open）设计，具备吸收式（自终端）特性，未使用的端口将自动以 75 欧姆阻抗进行终端匹配，有效减少信号反射和干扰。

主要技术参数

• 品牌：JFW Industries
• 型号：75S-295
• 阻抗：75 欧姆
• 开关配置：单刀四掷（1P4T）
• 开关类型：常开，吸收式（自终端）
• 频率范围：DC - 2000 MHz
• 隔离度：最小 80 dB
• 切换速度：10 毫秒
• 射频连接器：BNC 母头或 F 型母头
• 控制逻辑：TTL 信号电平

控制方式

该 1P4T 射频开关配备四条独立的控制线路，每条控制线路均通过 TTL 信号电平进行激活控制，便于与各类数字控制系统和自动化测试设备集成对接。

产品特点

• 高隔离度：最小 80 dB 的隔离度确保各通道间信号互不干扰
• 自终端设计：未使用端口自动进行 75 欧姆终端匹配，无需额外负载
• 宽频覆盖：从直流到 2000 MHz 的宽频率范围满足多种应用需求
• 灵活连接：提供 BNC 母头和 F 型母头两种 75 欧姆连接器可选

应用领域

该产品广泛应用于射频信号路由、自动化测试测量系统、通信基站、广播电视信号分配以及需要高隔离度信号切换的各类射频系统中。
