JFW 75S-348 75欧姆单刀单掷射频开关

产品概述

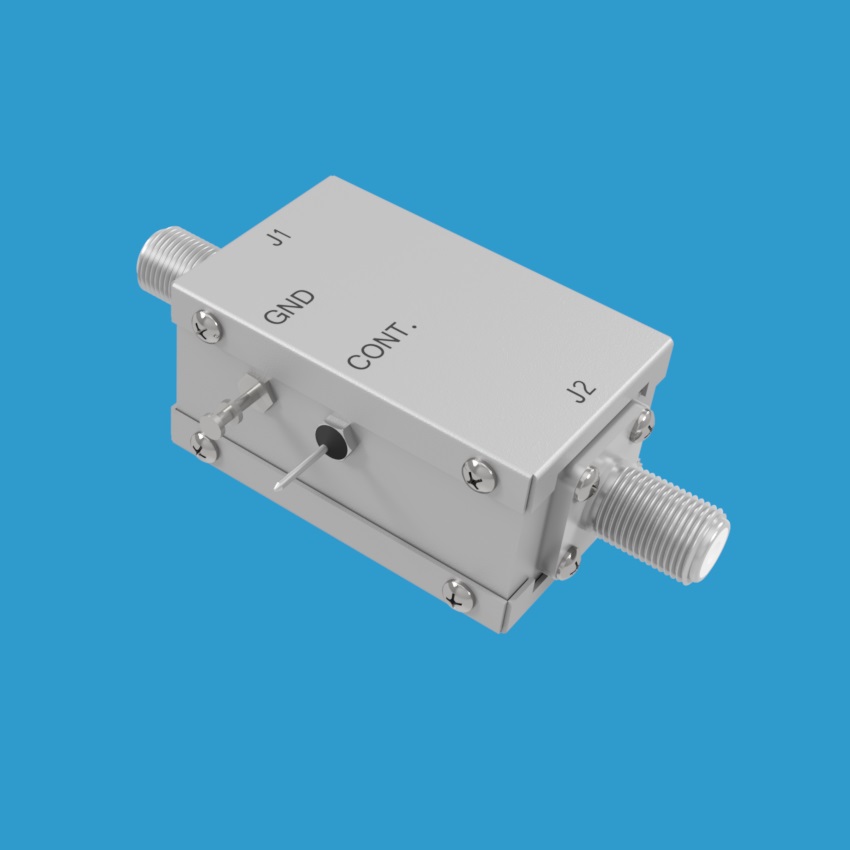

JFW Industries 推出的 75S-348 是一款75欧姆机电式单刀单掷（1P1T）射频开关，工作频率范围为DC至2150 MHz。该开关采用常开型设计，具备吸收式（自终端）特性。

核心特性

• 开关配置：单刀单掷（1P1T），常开型
• 开关类型：吸收式（自终端），当开关关闭时，两个端口均以75欧姆阻抗实现自终端
• 频率范围：DC-2150 MHz
• 特性阻抗：75欧姆
• 切换速度：10毫秒
• 射频连接器：可选BNC母头或F母头（均为75欧姆）
• 控制逻辑：+12Vdc信号电平激活，采用单条控制线

技术说明

该射频开关具有吸收式设计优势，当1P1T开关处于关闭状态时，两个端口均自动以75欧姆阻抗进行终端匹配，有效减少信号反射。控制线路简洁，仅需一条控制线通过+12Vdc信号即可完成开关切换操作。
