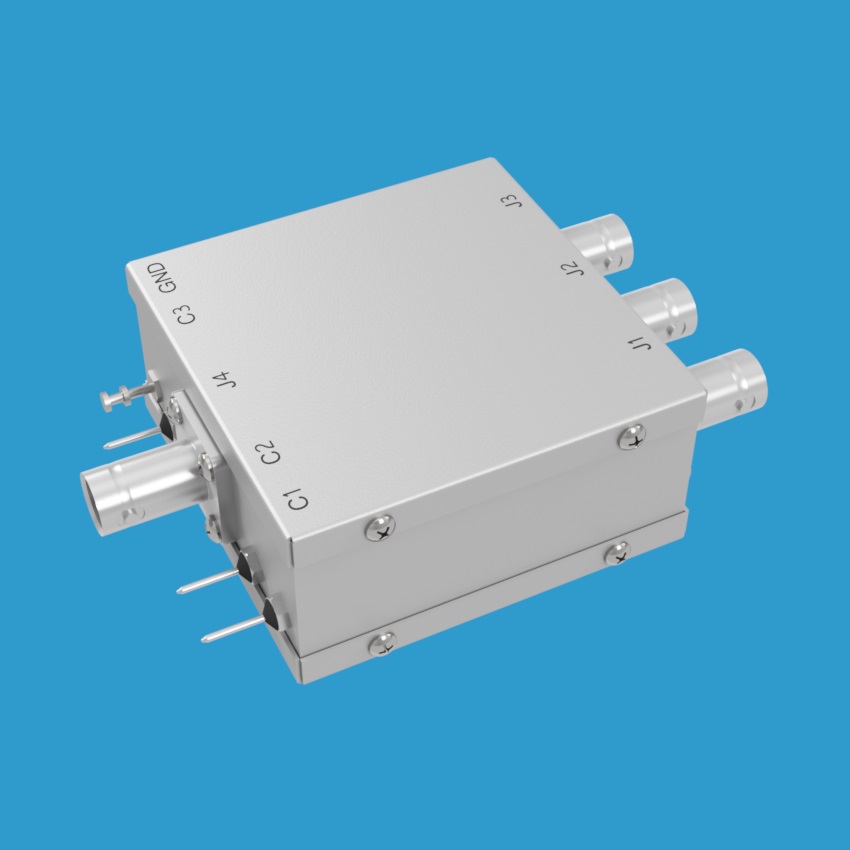

JFW Industries 75S-118 1P3T 射频开关 (DC-2150 MHz)
品牌: JFW Industries
型号: 75S-118
JFW 75S-118 是一款 75 欧姆机电式 1P3T 射频开关，工作频率范围为 DC-2150 MHz。采用常开和吸收式设计，未使用端口可自动端接，提供 BNC 或 F 型母头连接器，控制电压为 +12 Vdc。
产品详情
产品概述
JFW Industries 推出的 75S-118 是一款阻抗为 75 欧姆的机电式 1P3T（单刀三掷）射频开关，工作频率范围覆盖 DC-2150 MHz。该开关采用常开和吸收式（即自端接）设计，未使用的端口会自动以 75 欧姆阻抗进行端接，有效减少信号反射。
主要特性与规格
- 阻抗：75 Ohm
- 开关配置：1P3T（单刀三掷）
- 开关类型：常开、吸收式（自端接）
- 频率范围：DC-2150 MHz
- 切换速度：10 mS
- 射频连接器：75 欧姆 BNC 母头或 F 型母头
- 控制电压：+12 Vdc（包含三条控制线，每条控制线由 +12 Vdc 信号电平激活）
应用领域
该射频开关凭借其宽频带、高可靠性的机电切换机制以及优异的自端接特性，广泛适用于射频测试测量、通信系统、信号分配及各类需要高频信号路由的工业与科研场景。
