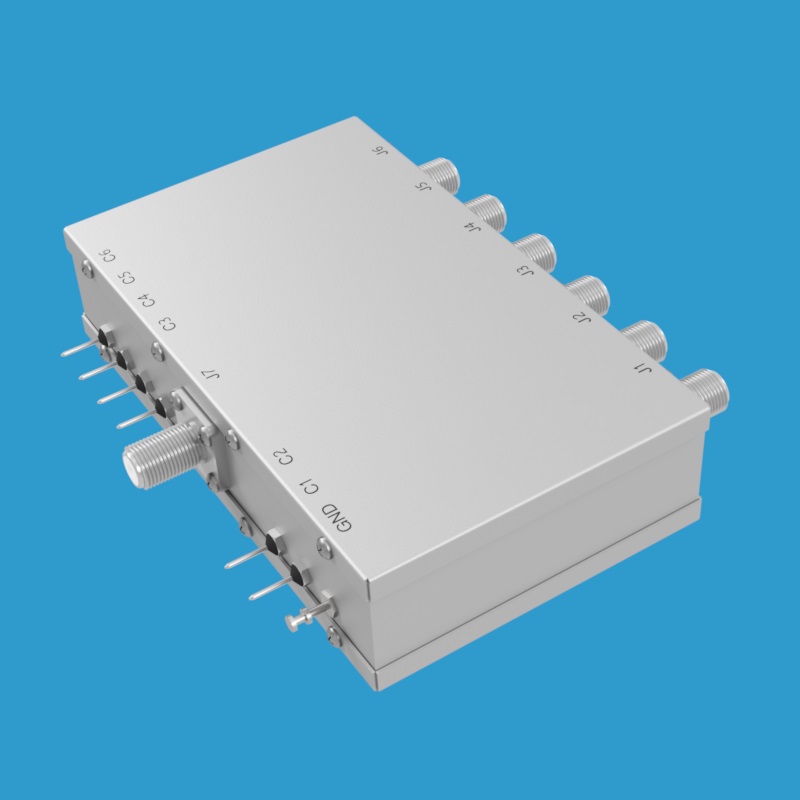

JFW Industries 75S-381 1P6T 射频开关
品牌: JFW Industries
型号: 75S-381
JFW Industries 75S-381 是一款75欧姆机电式1P6T射频开关，工作频率范围为DC至2150 MHz。采用常开吸收式设计，未使用端口自动端接，配备F型母头连接器，通过+12Vdc信号控制，切换速度达10毫秒。
产品详情
产品概述
JFW Industries 推出的 75S-381 是一款高性能的75欧姆机电式1P6T（单刀六掷）射频开关，工作频率范围覆盖 DC至2150 MHz。该开关采用常开和吸收式（自端接）设计，确保未使用的端口能够自动端接至75欧姆阻抗，有效减少信号反射和干扰。
核心参数与特性
- 阻抗：75 Ohm
- 开关配置：1P6T（单刀六掷）
- 开关类型：常开 (Normally Open)、吸收式 (Absorptive / 自端接)
- 频率范围：DC - 2150 MHz
- 切换速度：10 mS
- 射频连接器：75 Ohm F型母头 (F female)
- 控制电压：+12 Vdc（共六条控制线，每条由+12Vdc信号激活）
设计与应用
75S-381 射频开关专为需要高可靠性和精确信号切换的射频系统而设计。其自端接特性极大地优化了多通道环境下的信号完整性，广泛应用于通信基站、测试测量设备、广播系统以及各类工业自动化射频控制模块中。
