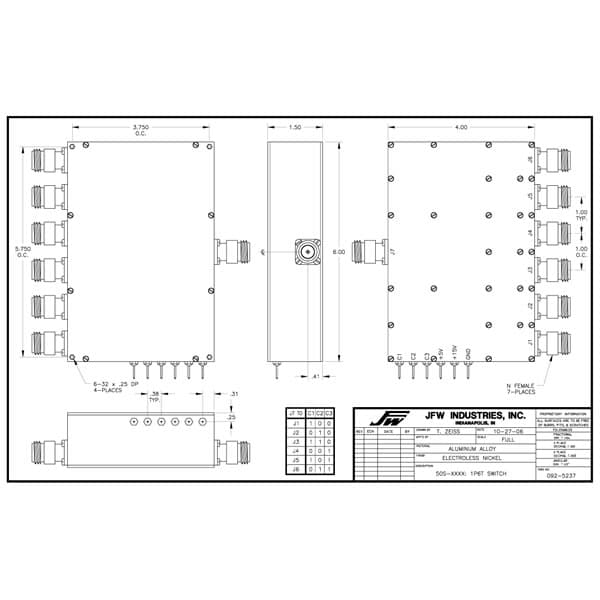

JFW Industries 50S-1524 1P6T固态射频开关
品牌: JFW Industries
型号: 50S-1524
JFW Industries 50S-1524是一款50欧姆固态反射式1P6T射频开关，工作频率范围为100-500 MHz，支持冷开关100瓦和热开关20瓦的射频输入功率，采用三路BCD控制线并以TTL信号电平驱动，适用于多种射频信号切换应用场景。
产品详情
产品概述
JFW Industries型号50S-1524是一款高性能的50欧姆固态反射式1P6T射频开关，工作频率覆盖100-500 MHz。该产品采用先进的固态技术，提供可靠的射频信号切换性能，广泛应用于通信、测试测量及工业射频系统中。
核心参数
- 阻抗：50 Ohm
- 配置：1P6T（单刀六掷）固态射频开关
- 类型：反射式（Reflective），未使用端口呈反射状态
- 频率范围：100-500 MHz
- 切换速度：40 μs
- 射频输入功率：冷开关（Cold Switch）100 Watts；热开关（Hot Switch）20 Watts
连接器与控制接口
该产品提供多种50欧姆射频连接器选项，包括SMA、TNC和N型母头连接器，满足不同系统集成需求。
控制方面，50S-1524配备三路BCD（二进制编码十进制）控制线，每条控制线通过TTL信号电平激活，确保与主流数字控制系统的兼容性，实现快速、精确的通道切换。
产品特点
- 固态设计，无机械磨损，可靠性高，使用寿命长
- 反射式设计，未使用端口自动反射，简化系统阻抗匹配
- 宽频率覆盖范围，适用于100-500 MHz多种应用
- 支持冷开关高功率100W与热开关20W双功率等级
- 40微秒快速切换速度，满足高速信号路由需求
- 多种连接器选项，灵活适配不同系统接口
