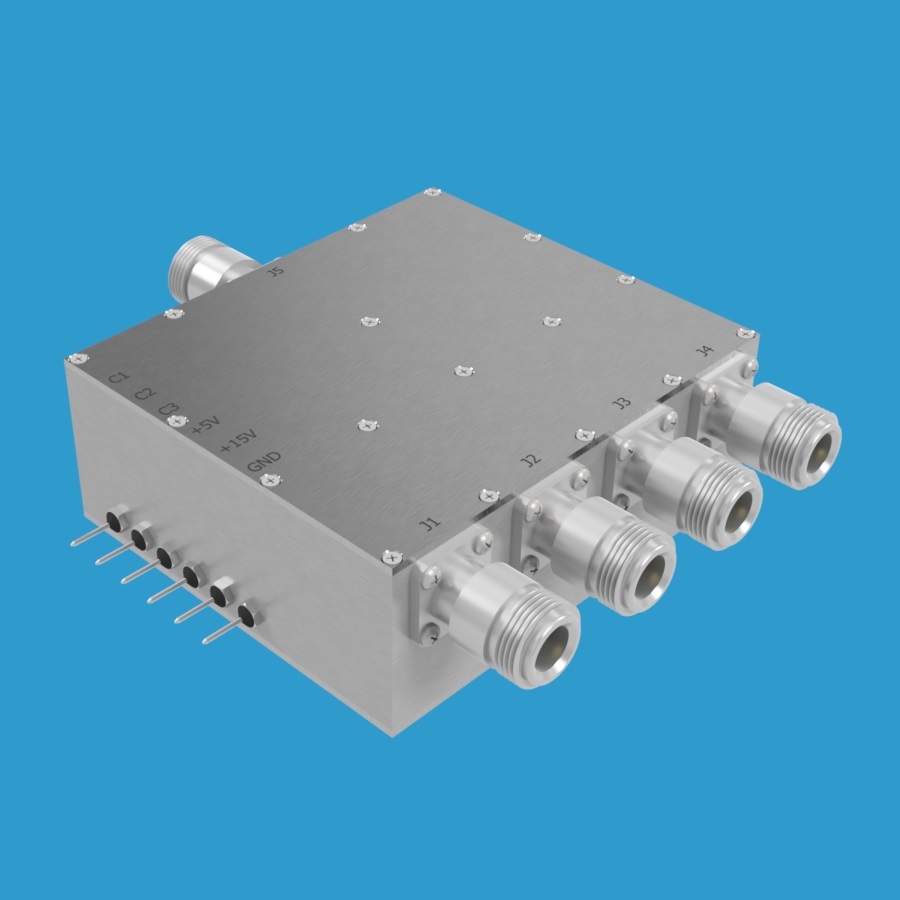

JFW 50S-1801 1P4T固态射频开关 30-512 MHz
品牌: JFW Industries
型号: 50S-1801
JFW 50S-1801是一款50欧姆固态反射式1P4T射频开关，工作频率范围30-512 MHz，冷切换功率达200W，热切换功率20W，切换速度40μs，采用TTL信号控制。
产品详情
产品概述
JFW 50S-1801 是一款50欧姆固态反射式1P4T射频开关，工作频率覆盖30-512 MHz。该产品采用固态设计，具有高可靠性和快速切换能力，适用于多种射频信号路由应用场景。
主要特性
- 阻抗：50 Ohm
- 配置：1P4T（单刀四掷）固态射频开关
- 类型：反射式（Reflective），未使用端口为反射状态
- 频率范围：30-512 MHz
- 切换速度：40 μs
- 射频输入功率：200 Watts（冷切换）/ 20 Watts（热切换）
连接器与控制
该射频开关提供多种50欧姆射频连接器选项，包括SMA、TNC或N型母头连接器，满足不同系统集成需求。
控制方面，50S-1801配备三条控制线，每条控制线均通过TTL信号电平进行激活控制，便于与数字控制系统集成。
应用领域
该1P4T射频开关广泛应用于通信系统、测试测量设备、信号切换矩阵以及需要高频段多通道切换的工业和军事领域。
