JFW 50S-1463 1P2T固态反射式射频开关
品牌: JFW Industries
型号: 50S-1463
JFW 50S-1463是一款50欧姆固态反射式1P2T射频开关，工作频率覆盖10-1000 MHz，支持30瓦射频输入功率，切换速度40微秒，隔离度达40 dB，采用TTL逻辑控制，适用于多种射频切换应用场景。
产品详情
产品概述
JFW Industries推出的50S-1463是一款高性能50欧姆固态反射式1P2T射频开关，工作频率范围为10 MHz至1000 MHz，专为需要高可靠射频信号切换的应用而设计。
核心参数
- 阻抗：50 Ohms
- 开关配置：1P2T（单刀双掷）
- 开关类型：反射式（Reflective）
- 频率范围：10 MHz - 1000 MHz
- 切换速度：40 µS
- 射频输入功率：30 Watts（冷切换）/ 30 Watts（热切换）
- 隔离度：40 dB
- 控制逻辑：TTL信号电平
连接器与控制

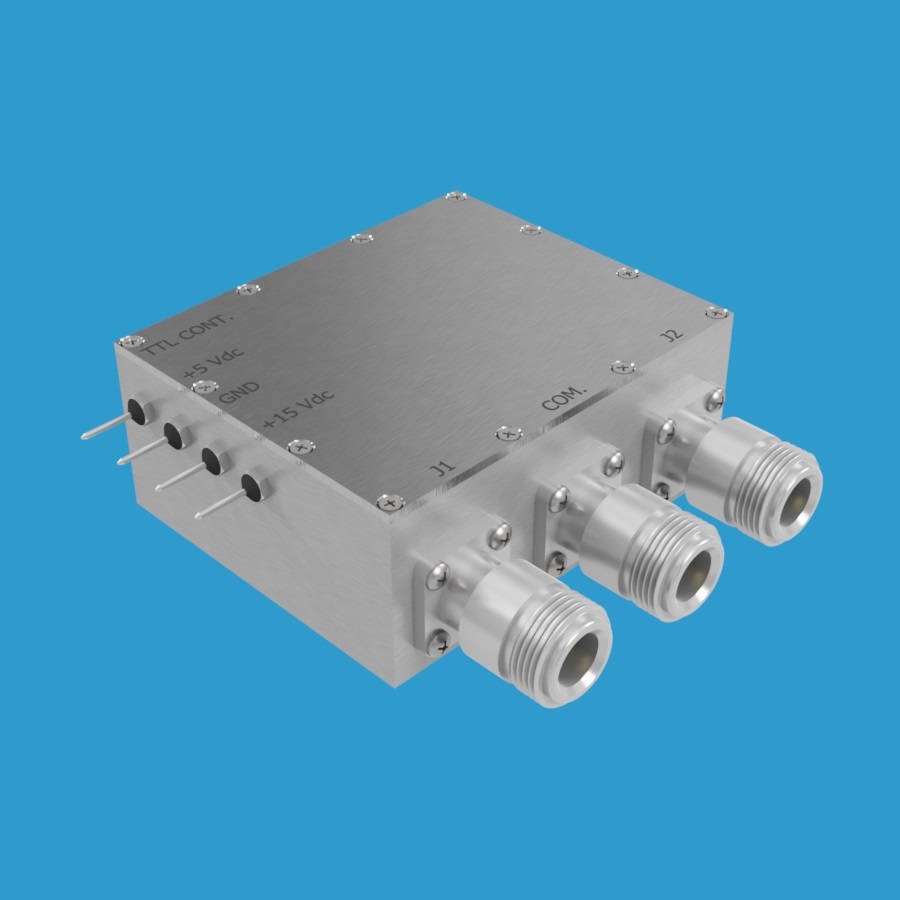

该1P2T射频开关提供多种50欧姆射频连接器选项，包括BNC、SMA、TNC或N型母头连接器，可根据实际应用需求灵活选择。未使用的端口为反射式端接。
该开关配备一条控制线，通过TTL信号电平激活，接口简洁，便于系统集成与自动化控制。
应用领域
JFW 50S-1463适用于通信系统、测试测量设备、信号路由及各类需要高功率射频切换的工业与商业场景，其坚固的固态设计确保了长期稳定的运行性能。
