JFW 50S-1505 1P2T固态反射式射频开关
品牌: JFW Industries
型号: 50S-1505
JFW Industries 50S-1505是一款50欧姆固态反射式1P2T射频开关，工作频率覆盖20-2500MHz，冷切换功率达25W，采用TTL控制逻辑，切换速度10μs，隔离度45dB，提供多种射频连接器选项。
产品详情
产品概述

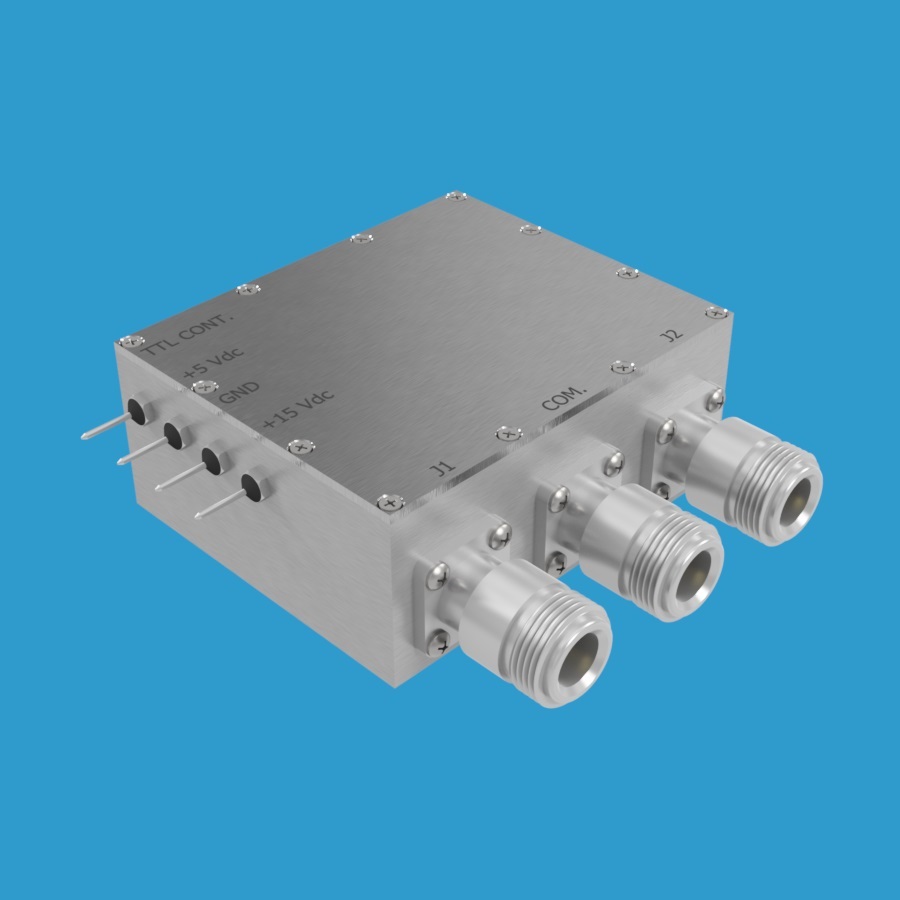

JFW Industries 50S-1505 是一款50欧姆固态反射式1P2T（单刀双掷）射频开关，工作频率范围为20-2500MHz。该射频开关的冷切换射频功率额定值为25W，未使用端口为反射式设计。
主要技术参数
- 阻抗：50欧姆
- 开关配置：1P2T（单刀双掷）
- 开关类型：反射式
- 频率范围：20 MHz - 2500 MHz
- 切换速度：10 μs
- 射频输入功率：25W（冷切换）
- 隔离度：45 dB
- 控制逻辑：TTL
- 直流供电：+5 Vd
连接器选项
该产品提供50欧姆射频连接器选项，包括SMA、TNC或N型母头连接器，可根据实际应用需求灵活选择。
控制方式
该1P2T射频开关配备一条控制线，通过TTL信号电平激活控制，操作简便且兼容性强，适用于多种射频信号切换应用场景。
