JFW 50S-2040 1P4T 射频开关 20-100 MHz 20W

产品概述

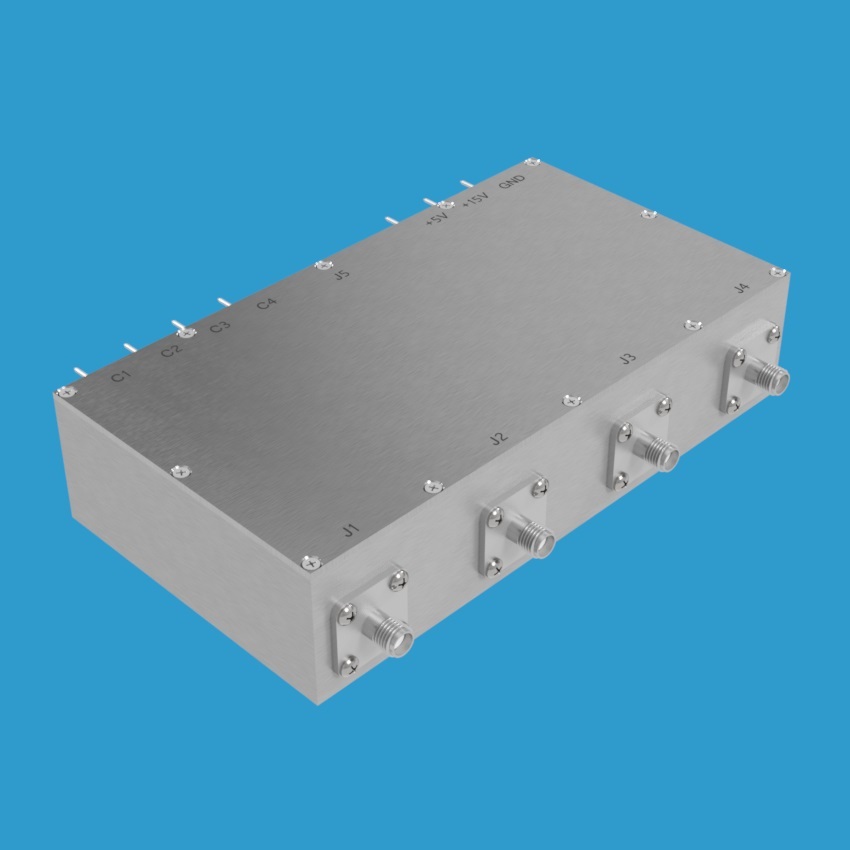

JFW 50S-2040 是一款50欧姆固态1P4T（单刀四掷）射频开关，工作频率范围为20 MHz至100 MHz。该射频开关采用吸收式（即自端接）设计，未使用的端口会自动以50欧姆阻抗进行端接。

核心特性

• 开关配置：1P4T（单刀四掷）
• 开关类型：吸收式（自端接）
• 阻抗：50 欧姆
• 频率范围：20 MHz 至 100 MHz
• 射频输入功率：20 Watts（冷开关），内部端接同样支持 20W 射频功率
• 隔离度：55 dB
• 切换速度：8 μs

控制与接口

该1P4T开关配备四条控制线，每条控制线均通过TTL信号电平进行激活。设备采用+5 Vdc直流供电，并提供50欧姆SMA母头射频连接器，确保稳定可靠的信号传输与控制。
