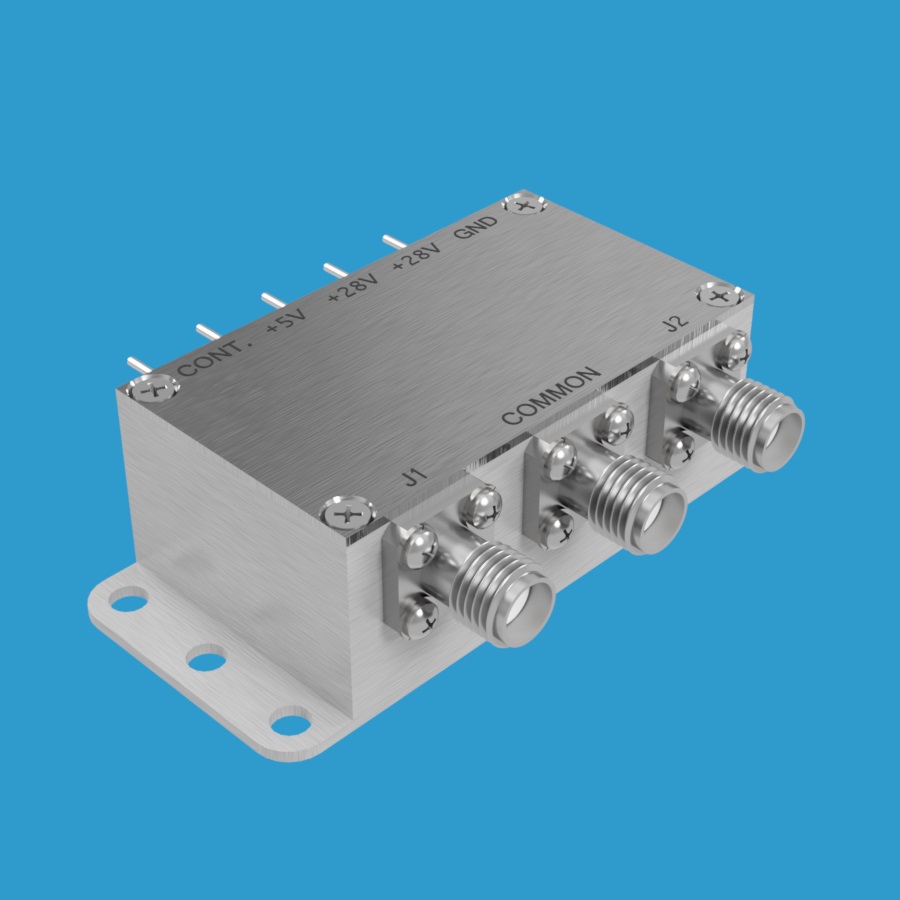

JFW Industries 50S-1912 1P2T固态射频开关 20-520MHz 15W
品牌: JFW Industries
型号: 50S-1912
JFW 50S-1912是一款50欧姆固态反射式1P2T射频开关，工作频率范围20-520 MHz，支持15瓦热切换功率，切换速度10微秒，隔离度达50 dB，采用SMA母头连接器，TTL电平控制。
产品详情
产品概述
JFW Industries 50S-1912 是一款高性能50欧姆固态反射式1P2T射频开关，工作频率覆盖20 MHz至520 MHz，专为需要快速、可靠信号路由的应用场景而设计。该产品结构轻巧，重量仅约1.3盎司（约37克），便于集成到各类紧凑型射频系统中。
核心参数
- 阻抗：50 欧姆
- 开关配置：1P2T（单刀双掷）固态射频开关
- 开关类型：反射式（Reflective），未使用端口呈反射状态
- 频率范围：20 MHz - 520 MHz
- 切换速度：10 µs
- 射频输入功率：15 瓦（热切换）
- 隔离度：50 dB
连接与控制
该1P2T射频开关配备SMA母头50欧姆射频连接器，确保信号传输的稳定性与可靠性。控制方面，产品提供一条控制线，采用TTL信号电平进行激活控制，便于与数字逻辑电路直接对接，简化系统集成设计。
产品特点
- 超轻量化设计，仅约1.3盎司
- 支持15瓦热切换，满足中高功率应用需求
- 50 dB高隔离度，有效降低通道间信号串扰
- 10微秒快速切换，适用于高速信号路由场景
- TTL电平控制，兼容性强，集成便捷
