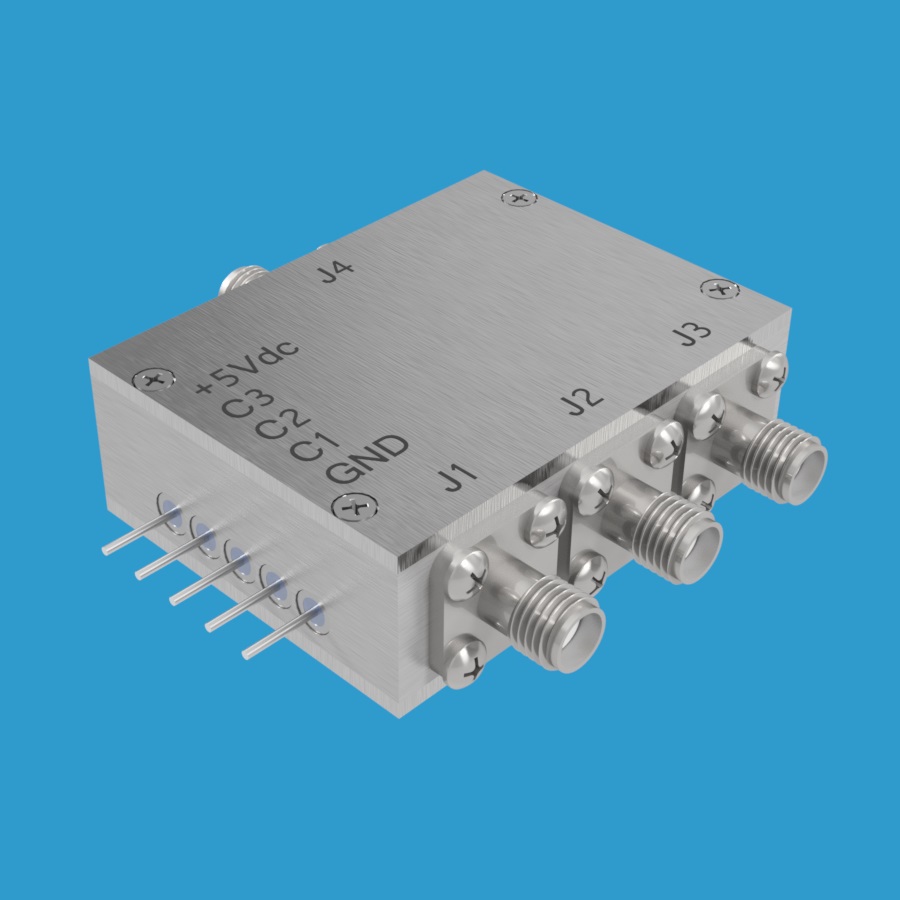

JFW 50S-349 1P3T固态射频开关 5-2000 MHz
品牌: JFW Industries
型号: 50S-349
JFW 50S-349是一款50欧姆固态1P3T射频开关，工作频率覆盖5-2000 MHz，采用反射型设计，切换速度5μs，配备SMA母头连接器，通过TTL信号电平控制。
产品详情
产品概述
JFW 50S-349 是一款50欧姆固态1P3T射频开关，工作频率范围为5-2000 MHz，额定射频输入功率为+5dBm。该开关采用反射型设计，未使用的端口将自动设置为反射状态，确保信号完整性与系统稳定性。
主要特性
- 阻抗：50 Ohm
- 开关配置：1P3T（单刀三掷）固态射频开关
- 开关类型：反射型（Reflective）
- 频率范围：5-2000 MHz
- 切换速度：5 μs
- 射频输入功率：+5dBm
- 射频连接器：SMA female（母头）
- 控制逻辑：TTL电平
控制方式
该1P3T射频开关配备三条独立控制线，每条控制线均通过TTL信号电平进行激活控制，操作简便，兼容性强，适用于多种射频系统集成方案。
应用领域
本产品广泛应用于射频信号路由、自动测试设备（ATE）、通信系统、雷达系统及电子战等领域，是高性能射频切换应用的理想选择。
