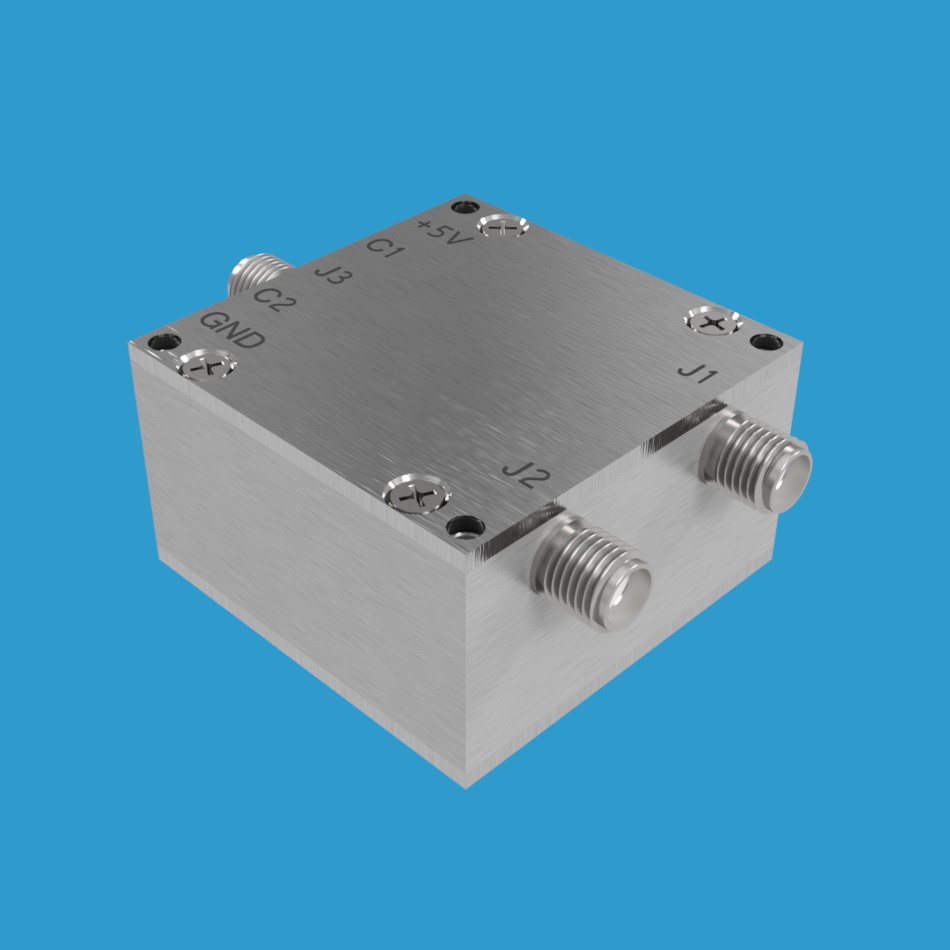

JFW Industries 50S-534 1P2T固态射频开关
品牌: JFW Industries
型号: 50S-534
JFW 50S-534是一款50欧姆1P2T固态射频开关，工作频率范围20-1000 MHz，采用反射式设计，配备SMA母头连接器，支持TTL控制逻辑，切换速度5μs，额定射频输入功率+13dBm。
产品详情
产品概述
JFW Industries 50S-534是一款高性能50欧姆固态1P2T射频开关，工作频率覆盖20-1000 MHz，额定射频输入功率为+13dBm。该开关采用反射型（Reflective）设计，未使用的端口将自动设置为反射状态，有效隔离信号干扰。
主要特性
- 配置类型：1P2T固态射频开关
- 阻抗：50 Ohm
- 频率范围：20-1000 MHz
- 开关类型：反射型（Reflective）
- 切换速度：5 μs
- 射频连接器：SMA母头（SMA Female）
- 控制逻辑：TTL信号电平
- 额定输入功率：+13 dBm
控制接口
该1P2T射频开关配备两条控制线，每条控制线均通过TTL信号电平进行激活与控制，兼容标准数字逻辑电路，便于系统集成与自动化控制。
应用领域
JFW 50S-534广泛适用于射频信号路由、测试测量系统、通信基站、电子战设备及各类需要高速射频切换的工业与科研场景。
