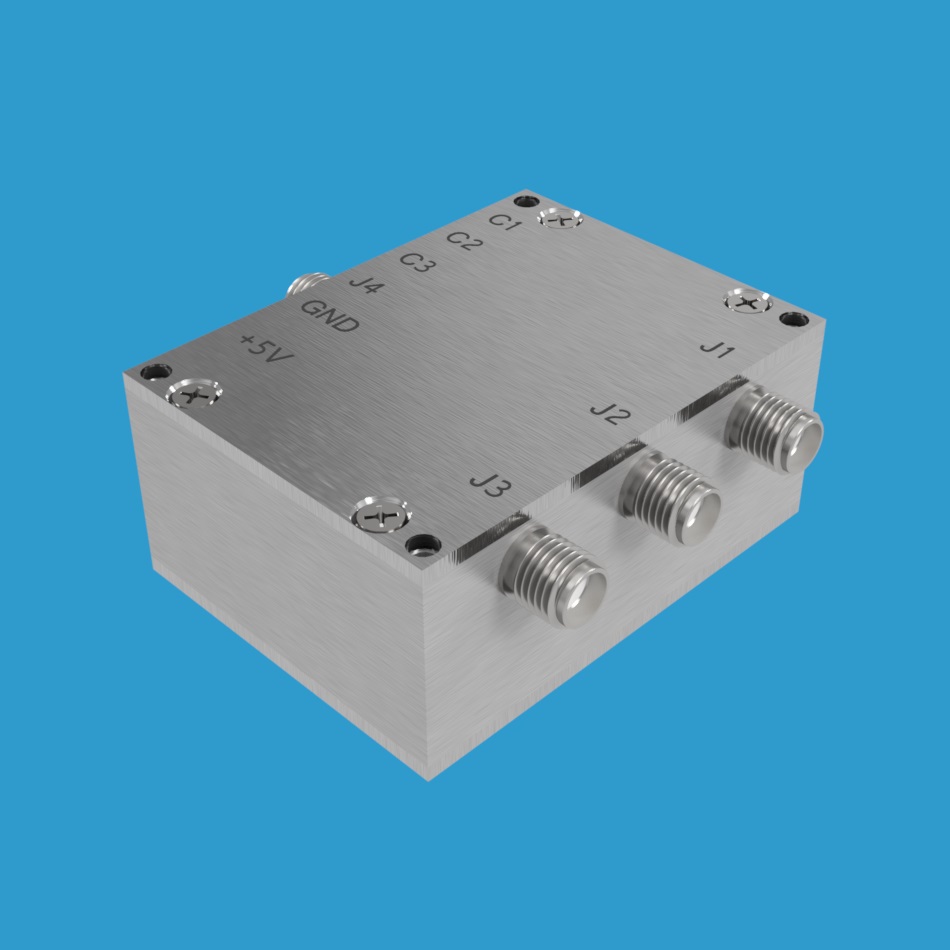

JFW 50S-535 1P3T固态射频开关 20-1000 MHz

产品概述

JFW 50S-535 是一款高性能 50欧姆 1P3T 固态射频开关，工作频率范围覆盖 20-1000 MHz，额定射频输入功率为 +13dBm。该开关采用反射型（Reflective）设计，未使用的端口将自动设置为反射状态，有效保障信号通路的隔离与完整性。

主要技术参数

• 阻抗：50 Ohm
• 配置：1P3T（单刀三掷）固态射频开关
• 类型：反射型（Reflective）
• 频率范围：20-1000 MHz
• 开关速度：5 μs
• 额定射频输入功率：+13 dBm
• 射频连接器：SMA 母头（Female）
• 控制逻辑：TTL 电平信号

控制接口

该 1P3T 射频开关配备 三条独立控制线，每条控制线均通过 TTL 信号电平进行激活控制，便于与数字控制系统及自动化设备无缝集成，实现快速、精确的射频信号路径切换。

应用领域

该产品广泛应用于射频测试测量系统、通信基站设备、信号路由切换矩阵以及自动化测试设备（ATE）等需要高可靠性固态开关的场合。
