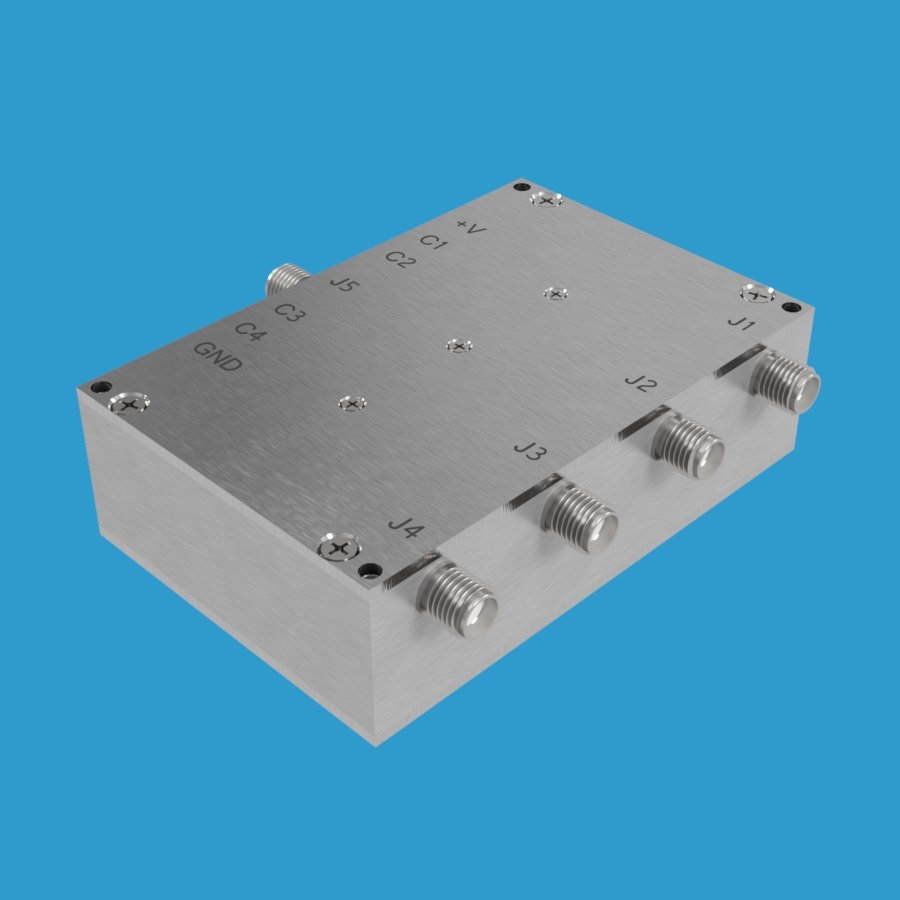

JFW Industries 50S-536 1P4T固态射频开关 20-1000 MHz

产品概述

JFW Industries 50S-536是一款高性能50欧姆固态1P4T射频开关，工作频率范围覆盖20-1000 MHz，额定射频输入功率为+13dBm。该产品采用反射型设计，未使用的端口将自动设置为反射状态，确保信号通道的隔离与稳定。

主要特性

• 阻抗：50欧姆
• 配置：1P4T（单刀四掷）固态射频开关
• 类型：反射型（Reflective）
• 频率范围：20-1000 MHz
• 切换速度：5 µs
• 射频连接器：SMA母头（SMA Female）
• 控制逻辑：TTL电平信号
• 控制线路：四条独立控制线，每条控制线通过TTL信号电平激活
• 额定射频输入功率：+13dBm

产品说明

50S-536射频开关具备四条控制线路，每条控制线均可通过TTL信号电平进行独立激活控制，实现对四个射频通道的精确切换。反射型设计使得未使用的端口处于高反射状态，有效保障系统信号完整性。该产品配备标准50欧姆SMA母头射频连接器，便于与各类射频系统集成，广泛应用于测试测量、通信系统及射频信号路由等领域。
