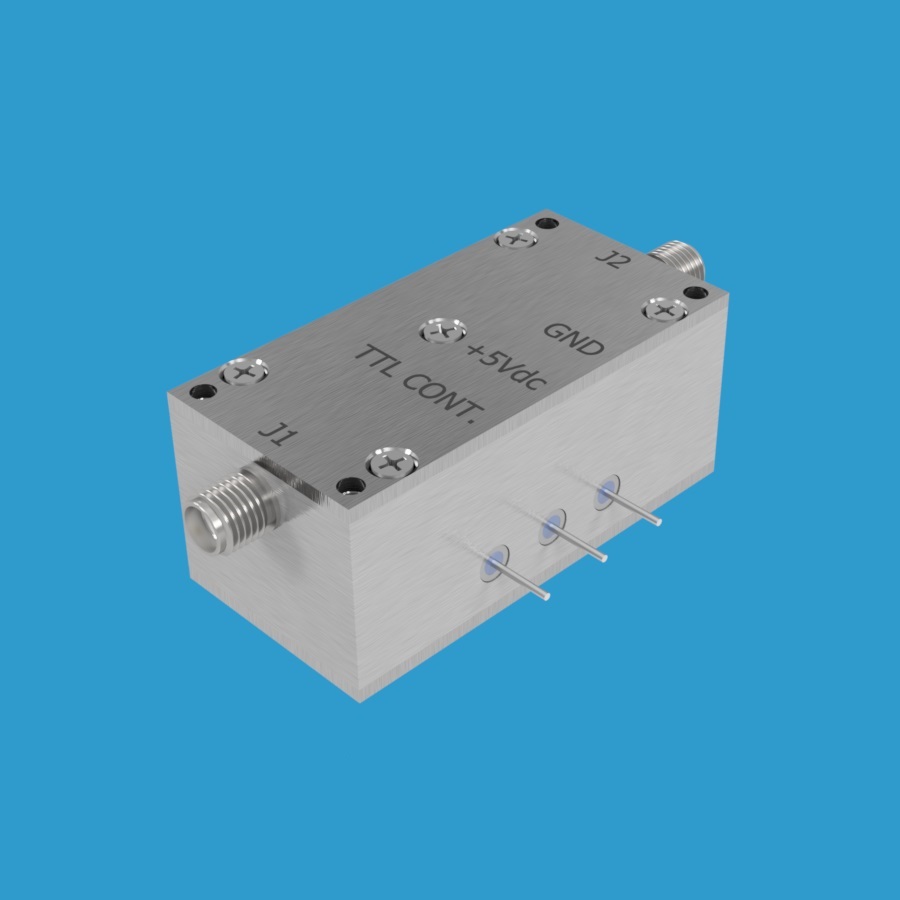

JFW Industries 50S-642 1P1T固态射频开关 5-3000 MHz
品牌: JFW Industries
型号: 50S-642
JFW Industries 50S-642是一款50欧姆1P1T固态射频开关，工作频率范围为5-3000 MHz。采用反射式设计，配备SMA母头连接器，支持TTL控制逻辑，切换速度为20微秒，适用于多种射频信号切换应用场景。
产品详情
产品概述
JFW Industries 50S-642是一款50欧姆固态1P1T射频开关，工作频率覆盖5-3000 MHz，采用反射式设计，广泛应用于射频信号路由与切换系统中。
主要特性
- 阻抗：50 Ohm
- 配置：1P1T（单刀单掷）固态射频开关
- 类型：反射型（Reflective）
- 频率范围：5-3000 MHz
- 切换速度：20 µs
- 射频连接器：SMA母头（SMA female）
- 控制逻辑：TTL电平
射频功率额定值
该开关在5 MHz时额定射频输入功率为+10 dBm，在1000 MHz及以上频率时额定输入功率为+20 dBm，能够满足多种功率条件下的应用需求。
工作原理
50S-642为反射型射频开关，当开关处于OFF（关闭）状态时，两个端口均会设置为反射状态，确保信号不会通过。该开关配备一条控制线，通过TTL信号电平进行激活控制，操作简便且兼容性强。
应用领域
该产品适用于测试与测量设备、通信系统、雷达系统、射频信号路由以及其他需要在宽频率范围内进行可靠信号切换的工业和科研场景。
