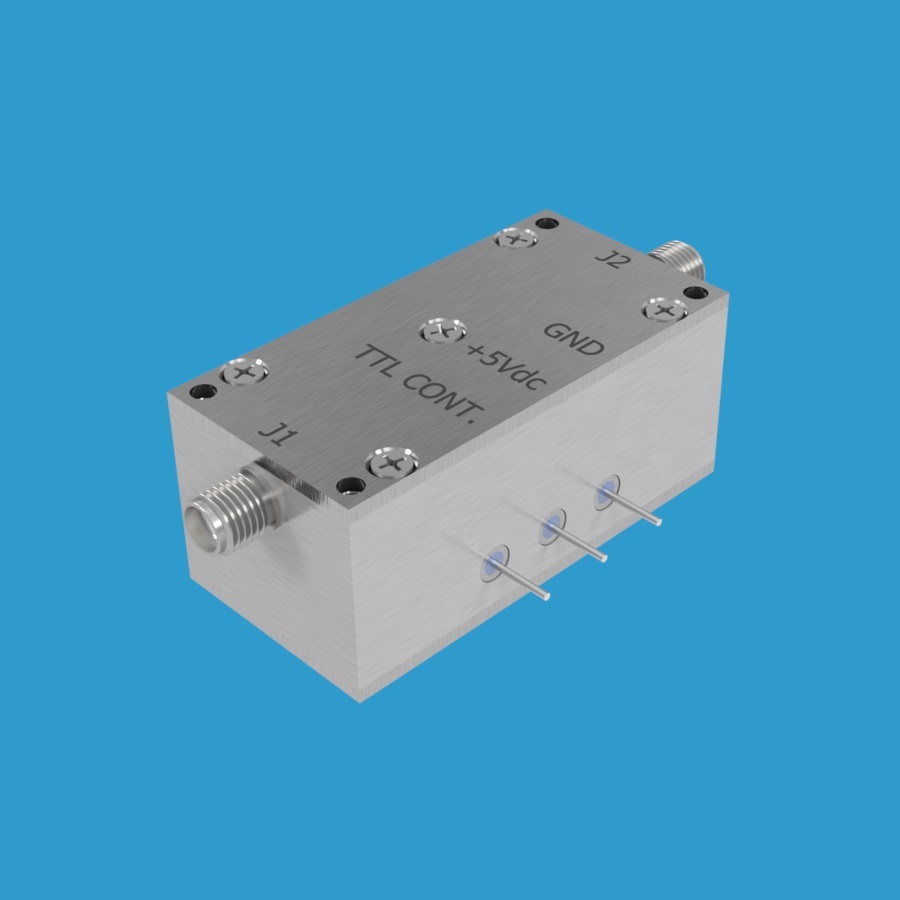

JFW Industries 50S-785 1P1T 固态射频开关

产品概述

JFW Industries 50S-785 是一款高性能的50欧姆1P1T（单刀单掷）固态射频开关。该器件工作频率范围覆盖20至2000 MHz，额定射频功率为+10dBm。作为一款反射型射频开关，当处于关闭状态时，其两个端口均会设置为反射状态，确保信号的可靠隔离。

主要特点与规格

• 阻抗：50 Ohm
• 配置：1P1T 固态射频开关
• 开关类型：反射型
• 频率范围：20-2000 MHz
• 切换速度：0.5 µs
• 射频连接器：SMA 母头
• 控制逻辑：TTL 信号电平控制，单根控制线
• 额定射频功率：+10 dBm

控制与接口

该1P1T射频开关设计有一根控制线，通过标准的TTL信号电平进行激活与控制，能够轻松集成到各类自动化测试设备和射频系统中。设备标配50欧姆SMA母头射频连接器，提供稳定且低损耗的物理连接。
